Radiator montowany na panelu 1 jednostka SSP3 2,5st C/W Zelio Solid State Relays | SSRHP25 Schneider Electric

Opis i Kluczowe Cechy

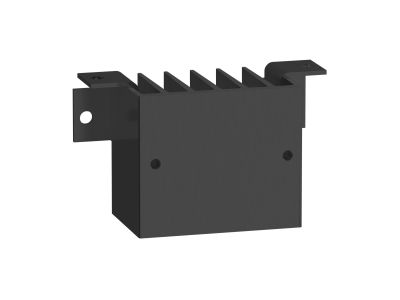

Radiator SSRHP25 dedykowany do przekaźników półprzewodnikowych Zelio Solid State Relays to element montowany na panelu (1 jednostka), zapewniający skuteczne odprowadzanie ciepła. Dzięki rezystancji termicznej na poziomie 2,5°C/W umożliwia bezpieczną pracę przekaźnika w warunkach dużego obciążenia prądowego, minimalizując ryzyko przegrzania i wydłużając żywotność układu. Kompaktowa konstrukcja ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Rezystancja termiczna 2,5°C/W: Efektywne odprowadzanie ciepła z przekaźnika półprzewodnikowego, co pozwala na stabilną pracę przy wyższych prądach obciążenia bez ryzyka uszkodzenia termicznego.
• Dedykowany do przekaźników półprzewodnikowych Zelio SSR: Optymalne dopasowanie wymiarowe i termiczne, gwarantujące maksymalną wydajność chłodzenia oraz łatwy montaż bez dodatkowych modyfikacji.
• Montaż panelowy (1 jednostka): Możliwość instalacji bezpośrednio na płycie montażowej szafy sterowniczej lub rozdzielnicy, co oszczędza miejsce i ułatwia integrację z istniejącym osprzętem.
• Prosta konstrukcja i łatwy montaż: Brak skomplikowanych elementów mocujących – radiator mocuje się za pomocą standardowych śrub (w zestawie), co przyspiesza czas instalacji i zmniejsza ryzyko błędów.
• Zastosowanie pasty termoprzewodzącej (zalecane): Użycie pasty termoprzewodzącej między przekaźnikiem a radiatorem dodatkowo poprawia przewodzenie ciepła, zwiększając efektywność chłodzenia nawet w wymagających aplikacjach.

Zgodność z Normami

Radiator SSRHP25 został zaprojektowany zgodnie z ogólnymi wymaganiami europejskimi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Produkt zalecany jest do stosowania z przekaźnikami półprzewodnikowymi serii Zelio Solid State Relays, które posiadają certyfikaty zgodności z normami IEC/EN.

Zastosowanie

Radiator SSRHP25 przeznaczony jest do montażu z przekaźnikami półprzewodnikowymi (SSR) w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest skuteczne odprowadzanie ciepła. Sprawdza się w aplikacjach o ciągłej pracy przy dużych prądach obciążenia.

• Sterowanie grzałkami elektrycznymi w procesach technologicznych (np. piece, suszarnie).
• Łączenie obwodów silników indukcyjnych, wentylatorów i pomp w systemach HVAC.
• Załączanie i wyłączanie oświetlenia LED dużej mocy oraz lamp wyładowczych.
• Praca w układach zasilania awaryjnego (UPS) i przełączników sieciowych wymagających chłodzenia SSR.

Wskazówki Montażowe

Montaż radiatora SSRHP25 oraz podłączanie przekaźnika półprzewodnikowego powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne (min. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany. Radiator mocuj do płaskiej, czystej powierzchni panelu za pomocą dostarczonych śrub, stosując moment dokręcania zgodny z dokumentacją producenta przekaźnika. Zaleca się nałożenie cienkiej warstwy pasty termoprzewodzącej na powierzchnię styku przekaźnika z radiatorem w celu poprawy przewodności cieplnej. Przekrój przewodów doprowadzających dobierz do prądu obciążenia zgodnie z obowiązującymi normami.

FAQ

• Jaka jest rezystancja termiczna radiatora SSRHP25? Rezystancja termiczna radiatora wynosi 2,5°C/W, co oznacza, że przy mocy strat 10 W temperatura radiatora wzrośnie o 25°C powyżej temperatury otoczenia (przy dobrym kontakcie termicznym).
• Czy radiator jest kompatybilny ze wszystkimi przekaźnikami Zelio Solid State Relays? Jest przeznaczony do montażu z przekaźnikami półprzewodnikowymi serii Zelio o standardowej obudowie do montażu panelowego. Przed zakupem sprawdź wymiary mocowania przekaźnika – radiator dedykowany jest do 1 jednostki (1 moduł) i współpracuje z modelami o zbliżonej powierzchni styku.
• Jak zamontować radiator na panelu? Radiator mocuje się za pomocą śrub (w zestawie) do płaskiej metalowej powierzchni panelu. Należy zapewnić odpowiedni docisk przekaźnika do radiatora, zaleca się użycie pasty termoprzewodzącej. Montaż wykonuj przy odłączonym napięciu, stosując moment dokręcania zgodny z instrukcją.
