Rączka z blokadą do P3…/XM, SVB-P3/M, czerwono-żółta P/T | 172841 Eaton

Alternatywny kod produktu: SVB-P3/M

Opis i Kluczowe Cechy

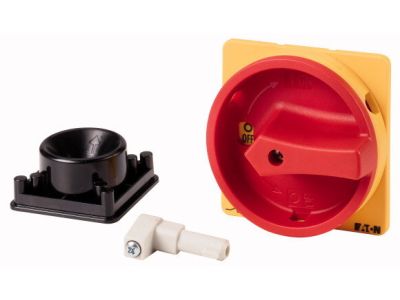

Rączka z blokadą SVB-P3/M (symbol 172841) to dedykowany element sterujący do wyłączników głównych serii P3…/XM. Wykonana w kontrastowej kolorystyce – czerwony uchwyt obrotowy z żółtym pierścieniem blokującym – zapewnia szybką identyfikację wizualną i spełnia funkcję wyłączania awaryjnego / zatrzymania awaryjnego. Kąt przełączania 90° umożliwia jednoznaczne określenie położenia wyłącznika. Wbudowany mechanizm blokady kłódkowej pozwala na fizyczne unieruchomienie dźwigni w pozycji 0, co zwiększa bezpieczeństwo podczas prac serwisowych.

• Blokada kłódką (max 3 szt.): Możliwość zablokowania uchwytu w położeniu wyłączonym przy użyciu do trzech kłódek – zabezpiecza przed przypadkowym załączeniem obwodu podczas konserwacji lub napraw.
• Kąt przełączania 90°: Wyraźna, mechaniczna zmiana pozycji styku wyłącznika – eliminuje niepewność co do stanu pracy urządzenia.
• Funkcja wyłączania awaryjnego: Uchwyt przystosowany do realizacji zatrzymania awaryjnego zgodnie z wymogami bezpieczeństwa maszyn – szybkie odcięcie zasilania w sytuacji zagrożenia.
• Kolor czerwony/żółty: Czerwony uchwyt obrotowy z żółtym pierścieniem blokującym – powszechnie rozpoznawalne oznaczenie urządzeń wyłączających i blokad bezpieczeństwa.
• Dedykowany do wyłączników głównych P3…/M…: Gwarantowana kompatybilność mechaniczna i niezawodne połączenie z aparaturą serii P3…/XM – brak konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Rączka SVB-P3/M dedykowana jest do współpracy z wyłącznikami głównymi spełniającymi wymagania norm europejskich. Produkt posiada oznaczenie CE i jest przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami bezpieczeństwa. Dokładne wymagania normatywne dotyczące całego zestawu wyłącznika głównego należy zweryfikować w dokumentacji technicznej konkretnego modelu wyłącznika serii P3…/M….

Zastosowanie

Rączka z blokadą SVB-P3/M znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie zasilania oraz możliwość fizycznej blokady w pozycji wyłączonej. Jest elementem niezbędnym w układach sterowania maszynami i liniami produkcyjnymi.

• Blokada wyłącznika głównego w pozycji 0 podczas prac konserwacyjnych, serwisowych lub remontowych – ochrona personelu przed nieoczekiwanym załączeniem napięcia.
• Realizacja funkcji zatrzymania awaryjnego w maszynach i urządzeniach przemysłowych – szybkie odcięcie energii elektrycznej w sytuacji zagrożenia.
• Wyposażenie rozdzielnic głównych i bezpiecznikowych – jednoznaczna identyfikacja stanu wyłącznika oraz możliwość jego zablokowania.
• Instalacje w których wymagana jest procedura lockout/tagout (LOTO) – umożliwia zastosowanie do trzech kłódek, co pozwala na blokowanie przez kilka osób jednocześnie.

Wskazówki Montażowe

Montaż rączki SVB-P3/M powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, zgodnie z instrukcją producenta wyłącznika głównego serii P3…/M…. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od całego obwodu i zabezpieczyć przed ponownym załączeniem. Rączkę należy zamocować na wale wyłącznika zgodnie z zaleceniami producenta – nie wolno stosować dodatkowych elementów modyfikujących kąt przełączania. Po zakończeniu montażu sprawdzić poprawność działania blokady i jednoznaczność przełączania w obu kierunkach.

FAQ

• Ile kłódek można zamontować w blokadzie? W blokadzie można umieścić maksymalnie 3 kłódki. Nie określono maksymalnej średnicy kabłąka – należy dobrać kłódki pasujące mechanicznie do otworów pierścienia blokującego.
• Czy rączka nadaje się do wyłącznika awaryjnego? Tak, rączka SVB-P3/M jest przystosowana do realizacji funkcji wyłączania awaryjnego/zatrzymania awaryjnego. Należy jednak upewnić się, że współpracujący wyłącznik główny ma odpowiednią kategorię użytkową do zastosowań awaryjnych.
• Jaki jest kąt przełączania rączki? Kąt przełączania wynosi 90°, co oznacza wyraźny skok mechaniczny pomiędzy pozycją załączoną a wyłączoną.
