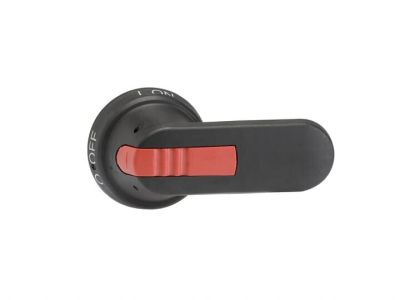

Rączka I-0 IP65, długość 95mm, na wałek 12mm, ON-OFF, czarna, OHB95J12 | 1SCA022381R0830 ABB

Opis i Kluczowe Cechy

Rączka sterownicza ABB model OHB95J12 to wysokiej klasy komponent przeznaczony do manualnej obsługi rozłączników izolacyjnych oraz przełączników z serii OT i OTC. Charakteryzuje się ergonomiczną konstrukcją o długości ramienia wynoszącej 95 mm, co zapewnia optymalną dźwignię i ułatwia przełączanie aparatów o dużych prądach znamionowych. Produkt został zaprojektowany z myślą o pracy w wymagających środowiskach przemysłowych, oferując stopień ochrony IP65, co gwarantuje pełną pyłoszczelność oraz odporność na strugi wody lane z dowolnego kierunku. Czarny kolor obudowy oraz wyraźne oznaczenie stanów pracy I-0 (ON-OFF) pozwalają na szybką identyfikację statusu urządzenia, co jest kluczowe dla bezpieczeństwa obsługi technicznej.

• Kompatybilność: Przeznaczona do montażu na wałkach o przekroju kwadratowym 12 mm.
• Wytrzymałość: Wykonana z wysokiej jakości tworzywa odpornego na promieniowanie UV oraz czynniki chemiczne.
• Bezpieczeństwo: Możliwość blokowania w pozycji OFF za pomocą kłódek, co zapobiega nieautoryzowanemu załączeniu zasilania podczas prac serwisowych.
• Design: Kompaktowe wymiary i estetyczne wykończenie pasujące do nowoczesnych rozdzielnic modułowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm dotyczących aparatury niskiego napięcia. Stopień ochrony IP65 jest zgodny z normą IEC 60529, co potwierdza możliwość stosowania rączki w trudnych warunkach zewnętrznych i przemysłowych. Jako element systemu ABB, rączka OHB95J12 wspiera zgodność całego układu rozłączającego z normami bezpieczeństwa maszynowego oraz instalacji elektrycznych, zapewniając niezawodną izolację i separację obwodów zgodnie z charakterystyką serii OT/OTC.

Zastosowanie

Rączka OHB95J12 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych i rozdzielnic mocy. Jest dedykowana do współpracy z rozłącznikami ABB serii OT i OTC w zakresie prądowym od 16A do nawet 4000A (zależnie od konfiguracji napędu). Idealnie sprawdza się w:

• Przemysłowych układach zasilania i rozdziału energii.
• Systemach automatyki budynkowej jako główny wyłącznik bezpieczeństwa.
• Obudowach typu OTP i OTPS, gdzie wymagana jest obsługa zewnętrzna bez otwierania drzwi szafy.
• Instalacjach fotowoltaicznych i odnawialnych źródłach energii jako element izolacyjny.

Wskazówki Montażowe

Prawidłowy montaż rączki OHB95J12 jest kluczowy dla zachowania deklarowanego stopnia ochrony IP65. Należy zwrócić uwagę na następujące aspekty:

• Osiowość: Wałek o przekroju 12 mm musi być precyzyjnie docięty i osadzony w mechanizmie rozłącznika, aby uniknąć naprężeń bocznych na rączkę.
• Uszczelnienie: Przed dokręceniem śrub montażowych należy upewnić się, że uszczelka przylega płasko do powierzchni drzwi lub elewacji obudowy.
• Moment dokręcania: Śruby mocujące powinny być dokręcone z odpowiednią siłą, aby zapewnić szczelność, ale nie doprowadzić do odkształcenia kołnierza rączki.
• Blokada: Po montażu należy sprawdzić płynność działania mechanizmu blokady kłódkowej w pozycji 0.

FAQ

1. Czy rączka OHB95J12 pasuje do wałków 6mm lub 8mm?
Nie, ten konkretny model jest dedykowany wyłącznie do wałków o przekroju 12 mm. Dla mniejszych wałków należy zastosować odpowiednie adaptery lub inne modele rączek z serii OHB.

2. Czy rączka posiada funkcję blokady drzwi?
Tak, rączki ABB z tej serii zazwyczaj posiadają mechanizm blokady (interlock), który uniemożliwia otwarcie drzwi szafy, gdy rozłącznik znajduje się w pozycji ON (I).

3. Czy produkt jest odporny na warunki atmosferyczne?
Tak, dzięki klasie szczelności IP65 oraz zastosowaniu trwałych materiałów, rączka może być stosowana w aplikacjach zewnętrznych, pod warunkiem zachowania szczelności całego przepustu.
