Pzetwornik analogowy temperatury – prądowy [4-20mA], PDT | Max-AT-2I F&F

Alternatywny kod produktu: Max AT-2I

Opis i Kluczowe Cechy

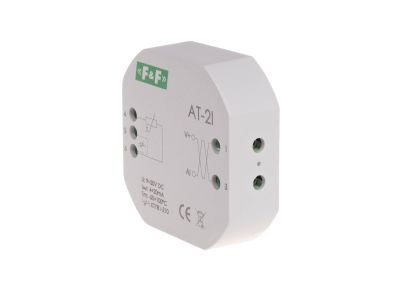

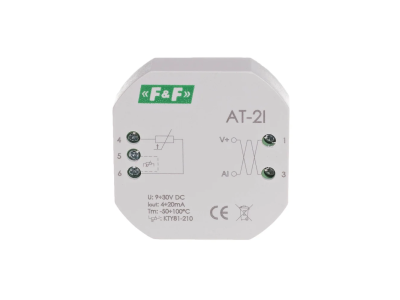

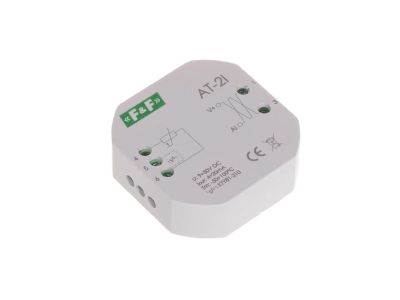

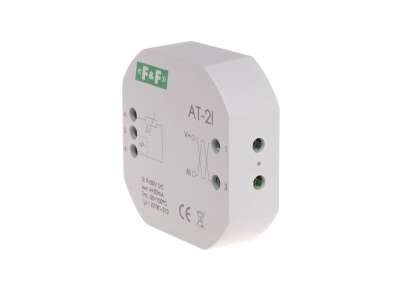

Przetwornik analogowy temperatury MAX-AT-2I przetwarza zmierzoną temperaturę na unifikowany sygnał prądowy 4÷20 mA. Urządzenie współpracuje z zewnętrznymi czujnikami RT/RT2 lub wykorzystuje wbudowany czujnik KTY81-210. Zakres pomiarowy -50°C ÷ 100°C, napięcie zasilania 9÷30 V DC. Kompaktowa obudowa o średnicy 55 mm i wysokości 13 mm umożliwia montaż w standardowej puszce podtynkowej Ø60.

• Zakres pomiarowy -50°C ÷ 100°C: pokrywa typowe temperatury w instalacjach HVAC oraz procesach przemysłowych, zapewniając uniwersalność zastosowania.
• Sygnał wyjściowy 4÷20 mA: odporny na zakłócenia sygnał prądowy z możliwością transmisji na odległość do 300 m bez utraty dokładności.
• Maksymalny błąd pomiarowy ±1,5°C i błąd przetwarzania ±0,5%: gwarantuje wiarygodne odwzorowanie temperatury w systemach sterowania.
• Szeroki zakres napięcia zasilania 9÷30 V DC: pozwala na integrację z różnymi instalacjami (np. 12 V, 24 V) bez konieczności stosowania dodatkowych stabilizatorów.
• Montaż w puszce podtynkowej Ø60 i stopień ochrony IP20: łatwy montaż w standardowych puszkach, ochrona przed pyłem i dostępem do części niebezpiecznych.

Zgodność z Normami

Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przetwornik MAX-AT-2I znajduje zastosowanie wszędzie tam, gdzie wymagane jest przekształcenie temperatury na sygnał standardowy 4‑20 mA dla systemów monitoringu lub sterowania.

• Monitorowanie temperatury w centralach wentylacyjnych i instalacjach HVAC.
• Sygnał wejściowy do sterowników PLC w procesach przemysłowych (magistrala prądowa).
• Pomiar temperatury w pompach ciepła, agregatach chłodniczych i wymiennikach ciepła.
• Integracja z systemami automatyki budynkowej (BMS) jako źródło sygnału analogowego.

Wskazówki Montażowe

Montaż przetwornika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed podłączeniem należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu w puszce podtynkowej Ø60. Przewody przyłączeniowe należy zacisnąć w zaciskach śrubowych o przekroju do 2,5 mm² z momentem dokręcającym 0,4 Nm. Zakres temperatury pracy -20÷50°C. Należy stosować przewody o izolacji odpowiedniej do napięcia i prądu.

FAQ

• Czy przetwornik wymaga zewnętrznego czujnika temperatury? Przetwornik wyposażony jest we wbudowany czujnik KTY81-210, ale może również współpracować z zewnętrznymi czujnikami RT/RT2 (sonda podłączana oddzielnie). W zależności od potrzeb można wybrać tryb pomiaru.
• Jaki jest stopień ochrony przetwornika? Stopień ochrony obudowy wynosi IP20. Urządzenie nie jest odporne na wilgoć ani pył w dużym stężeniu – należy montować je w suchym i czystym środowisku.
• Jaka jest dokładność pomiaru i przetwarzania? Maksymalny błąd pomiarowy wynosi ±1,5°C w całym zakresie pomiarowym, a błąd przetwarzania sygnału (przeliczenie temperatury na prąd) nie przekracza ±0,5%.
