Wkładka bezpiecznikowa PV, z zestykami nożowymi ze szczelinami, NH1, In: 315 A, gR | 3NE1230-3 Siemens

Alternatywny kod produktu: 3NE12303

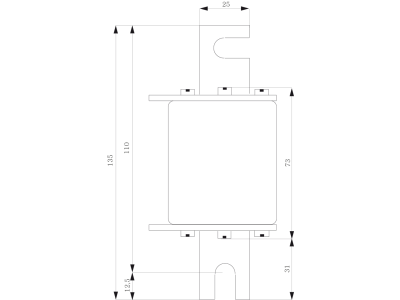

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa PV 3NE1230-3 firmy Siemens (symbol 3NE1230-3) to element systemu SITOR przeznaczony do ochrony półprzewodników mocy. Dzięki prądowi znamionowemu 315 A i superszybkiej charakterystyce wyłączania gR zapewnia skuteczne odcięcie zwarć w obwodach prądu stałego (DC) i zmiennego (AC), chroniąc kosztowne elementy półprzewodnikowe przed uszkodzeniem. Wkładka w rozmiarze NH1 posiada zestyki nożowe ze szczelinami, co ułatwia bezpieczne montowanie i wymianę w podstawkach oraz rozłącznikach izolacyjnych.

• Prąd znamionowy 315 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, stosowanych w przemyśle i energetyce.
• Charakterystyka gR (superszybka): Błyskawiczne wyłączanie prądów zwarciowych, niezbędne do ochrony wrażliwych półprzewodników mocy (diody, tyrystory, IGBT).
• Zestyki nożowe ze szczelinami: Konstrukcja ułatwia pewne osadzenie w podstawkach NH oraz zapewnia niską rezystancję przejścia.
• Rozmiar NH1: Standardowy wymiar wkładki kompatybilny z szeroką gamą podstaw bezpiecznikowych i rozłączników, co upraszcza wymianę i projektowanie rozdzielnic.
• System SITOR firmy Siemens: Gwarancja jakości i powtarzalności charakterystyk wyłączania, co przekłada się na niezawodność ochrony instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa 3NE1230-3 posiada dopuszczenie zgodnie z międzynarodowymi normami IEC i UL, a także certyfikat CCC, co umożliwia jej stosowanie w instalacjach na całym świecie. Produkt spełnia wymogi dyrektyw niskonapięciowych i oznakowany jest znakiem CE.

Zastosowanie

Wkładka bezpiecznikowa SITOR 3NE1230-3 jest dedykowana do ochrony półprzewodników mocy w układach energoelektronicznych, gdzie wymagana jest superszybka reakcja na zwarcie. Znajduje zastosowanie w:

• Ochronie prostowników i falowników w przetwornicach częstotliwości (obwód wejściowy AC oraz obwód pośredni DC).
• Zabezpieczeniu stopni mocy w zasilaczach UPS i systemach łagodnego rozruchu silników.
• Instalacjach fotowoltaicznych (PV) – w obwodach DC między modułami a inwerterem.
• Rozdzielnicach przemysłowych i komercyjnych wymagających szybkiego wyłączania zwarć w torach półprzewodnikowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej 3NE1230-3 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Wkładkę należy osadzić w odpowiedniej podstawce NH1 (np. typu SITOR lub standardowej NH) na szynie TH35 (DIN) lub w rozłączniku izolacyjnym. Upewnij się, że zestyki nożowe są prawidłowo włożone w szczeliny stykowe. Dokręć śruby mocujące podstawki momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 315 A oraz warunków zabudowy.

FAQ

• Czy wkładka posiada podświetlenie lub wskaźnik zadziałania? Standardowa wkładka bezpiecznikowa 3NE1230-3 nie ma wbudowanego wskaźnika. Do sygnalizacji przepalenia można zastosować zewnętrzne sygnalizatory lub podstawki z wyzwalaczami.
• Jaki stopień ochrony IP zapewnia ta wkładka? Producent nie podaje konkretnego stopnia IP dla samej wkładki. Ochrona obudowy (rozdzielnicy) decyduje o klasie szczelności całego układu.
• Czy charakterystyka gR oznacza, że wkładka nadaje się do ochrony półprzewodników? Tak, charakterystyka gR (gRL) jest superszybka i przeznaczona właśnie do ochrony diod, tyrystorów, tranzystorów IGBT oraz innych elementów półprzewodnikowych przed zwarciem.
