Puszka stalowa SBM IP66 200x 200x 80mm Spacial | NSYSBM202012 Schneider Electric

Opis i Kluczowe Cechy

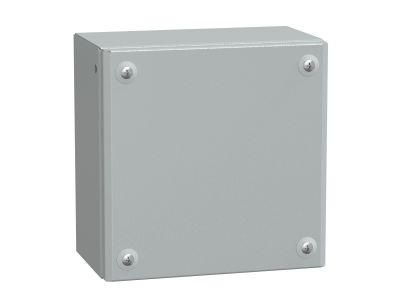

Puszka stalowa Spacial SBM o symbolu NSYSBM202012 to przemysłowa obudowa o wymiarach 200 x 200 x 80 mm, zaprojektowana do ochrony instalacji elektrycznych w trudnych warunkach. Dzięki stopniowi ochrony IP66 zapewnia skuteczną barierę przed pyłem i silnymi strumieniami wody, co gwarantuje bezpieczną pracę urządzeń wewnątrz. Korpus wykonany jest ze stali giętej i spawanej, a pokrywa mocowana jest za pomocą metalowych śrub z półobrotem, co ułatwia dostęp do wnętrza przy jednoczesnym zachowaniu solidności.

• Stopień ochrony IP66: Pełna ochrona przed pyłem oraz silnymi strumieniami wody – puszka nadaje się do instalacji zewnętrznych i wilgotnych pomieszczeń przemysłowych.
• Wymiary 200 x 200 x 80 mm: Kompaktowa, ale pojemna obudowa pozwalająca na zmieszczenie standardowych złączek i aparatury modułowej.
• Konstrukcja ze stali giętej i spawanej: Wytrzymała mechanicznie, odporna na uszkodzenia i korozję (przy odpowiednim zabezpieczeniu powierzchni).
• Pokrywa na śruby metalowe z półobrotem: Szybki i pewny montaż/demontaż bez użycia narzędzi (półobrót) – oszczędność czasu podczas serwisu.
• Korpus jednoczęściowy: Brak dodatkowych łączeń, co zwiększa sztywność i szczelność obudowy.

Zgodność z Normami

Puszka stalowa SBM spełnia wymagania europejskich norm dotyczących obudów elektrycznych oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami branżowymi, co gwarantuje bezpieczeństwo użytkowania i niezawodność w instalacjach przemysłowych.

Zastosowanie

Puszka Spacial SBM znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna i szczelna obudowa dla elementów instalacji elektrycznej. Sprawdzi się zarówno wewnątrz, jak i na zewnątrz budynków.

• Jako puszka rozgałęźna lub łączeniowa w instalacjach przemysłowych i komercyjnych, gdzie liczy się ochrona przed wilgocią i pyłem.
• Do montażu aparatury modułowej (np. styczników, przekaźników, zasilaczy) w warunkach podwyższonego zapylenia lub narażenia na opady.
• W systemach automatyki budynkowej i sterowania, jako obudowa dla sterowników PLC lub interfejsów komunikacyjnych.
• Jako puszka przyłączeniowa w instalacjach fotowoltaicznych, pomp ciepła czy maszyn rolniczych – wszędzie, gdzie wymagany jest stopień ochrony IP66.

Wskazówki Montażowe

Montaż puszki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Puszkę mocuj do podłoża za pomocą odpowiednich kołków i śrub (otwory montażowe w korpusie). Przepusty kablowe należy wykonać przy użyciu dławików o odpowiednim stopniu ochrony IP66, aby nie naruszyć szczelności obudowy. Przekroje przewodów dobierz zgodnie z obciążalnością prądową i obowiązującymi normami. Po zamknięciu pokrywy dokręć śruby z momentem zgodnym z dokumentacją producenta (jeśli podany) – dla puszki SBM zalecane jest ręczne dokręcenie z wyczuciem.

FAQ

• Jaki stopień ochrony ma puszka SBM? Puszka posiada stopień ochrony IP66, co oznacza pyłoszczelność i ochronę przed silnymi strumieniami wody oraz zalewaniem (np. przy myciu ciśnieniowym).
• Czy puszka nadaje się do montażu na zewnątrz? Tak, dzięki szczelności IP66 oraz stalowej konstrukcji (odpowiednio zabezpieczonej przed korozją) może być stosowana w środowiskach zewnętrznych, pod warunkiem zamontowania odpowiednich dławików i uszczelnień.
• Jakie są wymiary wewnętrzne puszki? Wymiary zewnętrzne to 200 x 200 x 80 mm. Przed zakupem zalecamy sprawdzenie, czy planowane elementy zmieszczą się wewnątrz – głębokość wewnętrzna jest zbliżona do nominalnej (uwzględniając grubość ścianek). Dokładne rysunki dostępne są w karcie katalogowej producenta.
