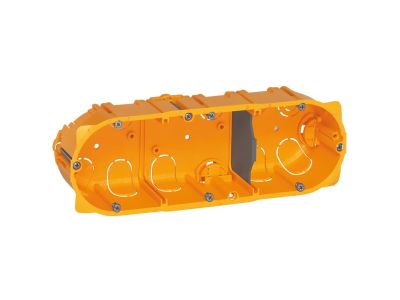

Puszka potrójna lub na 6/8 modułów do karton-gipsu, głębokość 40mm, Batibox | 080043 Legrand

Opis i Kluczowe Cechy

Puszka instalacyjna Batibox (symbol 080043) przeznaczona do ścian karton-gips. Umożliwia montaż potrójnego osprzętu lub do 6/8 modułów systemu Mosaic. Głębokość 40 mm zapewnia kompaktową zabudowę przy jednoczesnym zachowaniu wystarczającej przestrzeni na połączenia przewodów. Średnica otworu montażowego wynosi 67 mm, co pozwala na zastosowanie standardowych ramek i osprzętu. Puszka dostarczana jest ze ściankami separującymi, które umożliwiają wydzielenie oddzielnych komór dla różnych obwodów.

• Głębokość 40 mm: umożliwia montaż w płytkich profilach ścian g-k bez ryzyka wystawania puszki poza płaszczyznę.
• Otwór montażowy 67 mm: kompatybilny z typowym osprzętem modułowym i systemem Mosaic (6/8 modułów).
• Potrójna konfiguracja: pozwala na zamontowanie trzech gniazd/wyłączników obok siebie, oszczędzając miejsce i skracając czas instalacji.
• Ścianki separujące w zestawie: umożliwiają fizyczne oddzielenie obwodów, co zwiększa bezpieczeństwo i ułatwia identyfikację przewodów.
• Montaż poziomy lub pionowy: elastyczność dostosowania do układu instalacji.

Zgodność z Normami

Puszka Batibox 080043 spełnia wymagania europejskich norm dotyczących puszek instalacyjnych. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Stosowanie jej w ścianach karton-gips zgodne jest z wytycznymi dla zabudowy lekkiej.

Zastosowanie

Puszka przeznaczona do zabudowy w ścianach działowych z płyt g-k. Sprawdza się w instalacjach mieszkaniowych, biurowych i usługowych, gdzie wymagane jest estetyczne i bezpieczne ukrycie połączeń elektrycznych.

• Montaż potrójnych gniazd wtyczkowych lub podwójnych łączników w salonie, kuchni, biurze.
• Instalacja modułów systemu Mosaic (przyciski, regulatory, sterowniki) w strefach sterowania oświetleniem i roletami.
• Tworzenie rozet ściennych do zasilania sprzętu RTV/IT z możliwością separacji obwodów.
• Zastosowanie w ścianach z płyt g-k o grubości min. 12,5 mm – typowa głębokość puszki 40 mm pozwala na montaż w profilach CW/U.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP (1 kV), zgodnie z instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Puszka montowana jest w wyciętym otworze o średnicy 67 mm – należy użyć odpowiedniego wiertła otworowego. Po wciśnięciu puszki w płytę g-k, zabezpieczyć ją przed przesuwaniem za pomocą uchwytów (zintegrowane). Przekrój przewodów dobrać do spodziewanego obciążenia prądowego. Ścianki separujące montować zgodnie z planem podziału obwodów.

FAQ

• Czy puszka jest kompatybilna z osprzętem innych producentów? Tak, otwór montażowy 67 mm odpowiada standardowej rozstawie dla ramek i gniazd stosowanych w Europie, o ile nie wymagają one dedykowanego systemu. W przypadku systemu Mosaic, przeznaczona jest dla modułów Legrand Mosaic (6/8 modułów).
• Jaki jest stopień ochrony puszki? Produkt przeznaczony do montażu wewnątrz pomieszczeń w ścianach g-k. Nie deklaruje się konkretnego stopnia IP – w standardowych warunkach suchych instalacja nie wymaga dodatkowej ochrony. W przypadku wilgotnych pomieszczeń należy zastosować odpowiednie uszczelnienie i ramki z atestem.
• Czy można zamontować w puszce gniazdo z uziemieniem i obwód oświetleniowy obok siebie? Tak, użycie dołączonych ścianek separujących umożliwia fizyczne oddzielenie obwodów różnych napięć lub funkcji, co jest zgodne z zasadami bezpieczeństwa.
