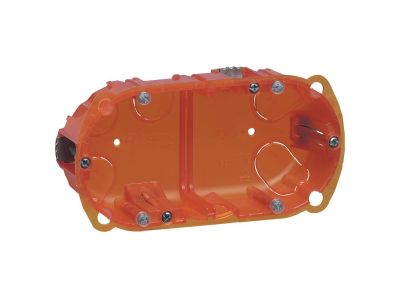

Puszka podwójna dostosowana do każdej ściany, głębokość 50mm, Batibox | 080122 Legrand

Opis i Kluczowe Cechy

Puszka podwójna Batibox (symbol 080122) to uniwersalne rozwiązanie montażowe przeznaczone do różnych typów ścian – od płyt gipsowo-kartonowych po mury ceglane i beton. Głębokość 50 mm zapewnia wystarczającą przestrzeń do prowadzenia przewodów i osadzania osprzętu. Dzięki średnicy otworu 67 mm oraz możliwości pomieszczenia 4–5 modułów systemu Mosaic, puszka sprawdza się zarówno w instalacjach podwójnych gniazd, jak i w miejscach wymagających zabudowy modułowej aparatury.

• Głębokość 50 mm: komfortowa przestrzeń dla przewodów i łączników, ułatwiająca montaż nawet w cienkich ścianach działowych.
• Średnica otworu 67 mm: uniwersalny wymiar zgodny z typowymi koronami wiertarskimi, przyspieszający przygotowanie otworu.
• Pomieszczenie 4–5 modułów Mosaic: elastyczność konfiguracji – możliwość zabudowy pojedynczego gniazda podwójnego lub kilku modułów przycisków, przełączników i sygnalizatorów.
• Metalowe pazurki trwale przymocowane: pewne mocowanie w płytach gipsowo-kartonowych bez ryzyka obluzowania podczas użytkowania.
• Śruby osłonięte przed zaprawą oraz otwory aplikacyjne: możliwość mocowania przez zalewanie zaprawą w murze lub szybkie klejenie pianką/klejem – jedna puszka do wielu technik montażowych.

Zgodność z Normami

Produkt Batibox został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących puszek instalacyjnych oraz posiada oznaczenie CE. Stosowanie w instalacjach elektrycznych zaleca się w oparciu o aktualne przepisy prawa budowlanego i normę PN-IEC 60364 ( instalacje elektryczne niskiego napięcia).

Zastosowanie

Puszka podwójna Batibox 080122 jest przeznaczona do montażu w ścianach i stropach, zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Sprawdza się wszędzie tam, gdzie potrzebna jest estetyczna i solidna zabudowa osprzętu elektrycznego.

• Montaż podwójnych gniazd wtyczkowych lub łączników w ścianach z płyt gipsowo-kartonowych – mocowanie za pomocą metalowych pazurków.
• Instalacja modułów systemu Mosaic (przyciski, przełączniki, regulatory, sygnalizacja) w ścianach murowanych – przez zalewanie zaprawą.
• Szybki montaż w istniejących ścianach z cegły, betonu komórkowego lub bloczków silikatowych – z użyciem pianki montażowej lub kleju.
• Puszka może być łączona w zestawy wielokrotne (np. obok siebie) do tworzenia rozbudowanych paneli sterowniczych.

Wskazówki Montażowe

Montaż puszki oraz wszelkie prace elektroinstalacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Puszka przeznaczona jest do osadzania w otworze o średnicy 67 mm (np. przy użyciu korony wiertarskiej). W zależności od rodzaju ściany wybrać metodę mocowania: pazurki (płyta gipsowa), zalewanie zaprawą (mur) lub klej/piankę (powierzchnie gładkie). Śruby mocujące osprzęt są fabrycznie osłonięte przed zaprawą – po wypełnieniu puszki należy usunąć osłony przed montażem osprzętu. Przekroje przewodów dobierać zgodnie z projektem instalacji i obciążeniem.

FAQ

• Czy puszka nadaje się do montażu w ścianach z płyt gipsowo-kartonowych? Tak, puszka wyposażona jest w na stałe przymocowane metalowe pazurki, które zapewniają pewne mocowanie w płytach gipsowych. Otwór należy wyciąć koroną o średnicy 67 mm.
• Jaki jest maksymalny przekrój przewodów, które można wprowadzić do puszki? Puszka o głębokości 50 mm pozwala na wprowadzenie przewodów o przekroju do 2,5 mm² (standardowe dla instalacji oświetleniowych i gniazd). W przypadku przewodów o większym przekroju zaleca się sprawdzenie przestrzeni kablowych.
• Czy puszka może być używana z systemem modułowym Mosaic? Tak, puszka pomieści 4–5 modułów Mosaic (np. przyciski, przełączniki, regulatory temperatury). Należy zastosować odpowiednie ramki i adaptery Batibox.
