Puszka podłogowa ECO, 12 modułów, pionowa | 088171 Legrand

Opis i Kluczowe Cechy

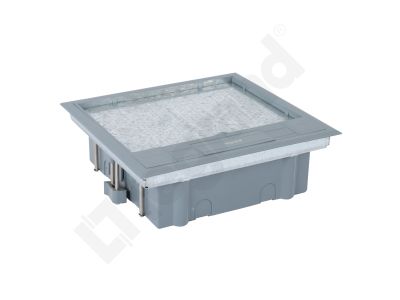

Puszka podłogowa ECO (symbol 088171) w wersji pionowej przeznaczona jest do instalacji w podłodze technicznej lub betonowej. Umożliwia montaż 12 modułów systemu Mosaic, co daje dużą elastyczność aranżacji gniazd, łączników i przycisków. Wykonana z wytrzymałego plastiku, zapewnia trwałość i izolację w codziennym użytkowaniu.

• 12 modułów Mosaic: możliwość skonfigurowania punktów dostępu do instalacji elektrycznej, sygnalizacji i sterowania – idealne do budynków biurowych i mieszkalnych.
• Regulacja śrubokrętem: szybkie i precyzyjne wypoziomowanie puszki w trakcie montażu bez konieczności stosowania dodatkowych narzędzi.
• Prostokątne wgłębienie pod materiał wykończeniowy o głębokości 8 mm: ułatwia dopasowanie posadzki, parkietu lub płytek – estetyczne i bezszczelinowe wykończenie.
• Łatwo zdejmowalna pokrywa: umożliwia szybki dostęp do wnętrza puszki w celu modyfikacji okablowania lub wymiany modułów.
• Możliwość zmiany kierunku odejścia kabli: poprzez obrócenie pokrywy o 180° – większa uniwersalność w projektowaniu tras kablowych.

Zgodność z Normami

Puszka podłogowa ECO została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Stosowanie jej w instalacjach budynkowych zapewnia bezpieczeństwo i niezawodność, pod warunkiem montażu zgodnego z instrukcją producenta oraz przez wykwalifikowany personel.

Zastosowanie

Puszka sprawdza się wszędzie tam, gdzie wymagany jest estetyczny i bezpieczny dostęp do instalacji elektrycznej w podłodze, szczególnie w pomieszczeniach o dużym natężeniu ruchu lub wymagających elastycznego aranżowania punktów zasilania i sterowania.

• Biura open space – punkty zasilania i sieci LAN dla stanowisk pracy.
• Sale konferencyjne – gniazda dla projektorów, mikrofonów i sprzętu audio-wideo.
• Hotele i obiekty użyteczności publicznej – dyskretne wyprowadzenie kabli bez ingerencji w estetykę wnętrza.
• Instalacje inteligentnego budynku – sterowanie oświetleniem, roletami i klimatyzacją za pomocą modułów Mosaic.

Wskazówki Montażowe

Przed rozpoczęciem montażu bezwzględnie odłącz napięcie w obwodzie, w którym instalowana jest puszka. Prace mogą wykonywać wyłącznie osoby z uprawnieniami SEP. Puszkę montuje się w podłodze technicznej o minimalnej głębokości 75 mm, a w przypadku wylewki betonowej – co najmniej 80 mm. Przy montażu w wylewce betonowej należy zastosować kartonową formę nr ref. 088170, która zapewnia prawidłowe ukształtowanie otworu. Wypoziomowanie puszki wykonuje się za pomocą śrubokrętu; po związaniu wylewki usuwa się formę. Dokręcanie elementów mocujących wykonuj momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do spodziewanego obciążenia prądowego zgodnie z obowiązującymi normami.

FAQ

• Czy puszka jest kompatybilna z modułami innych systemów niż Mosaic? Puszka ECO (088171) zaprojektowana jest wyłącznie do modułów systemu Mosaic – nie gwarantuje się poprawnego montażu i działania z innymi systemami.
• Jaką głębokość musi mieć podłoga, aby zamontować puszkę? Minimalna głębokość podłogi technicznej wynosi 75 mm, a wylewki betonowej – 80 mm. W przypadku wylewki betonowej konieczne jest użycie formy kartonowej nr 088170.
• Czy pokrywę można zdjąć po zamontowaniu puszki? Tak, pokrywa jest łatwo zdejmowalna, co umożliwia dostęp do wnętrza puszki w celu modyfikacji kabli lub wymiany modułów bez naruszania struktury podłogi.
