Puszka PFRAK 1010K 140x140x82mm IP66/67 zaciski 10mm 050389 | 05100238 PROTEC.class

Alternatywny kod produktu: 050389

Opis i Kluczowe Cechy

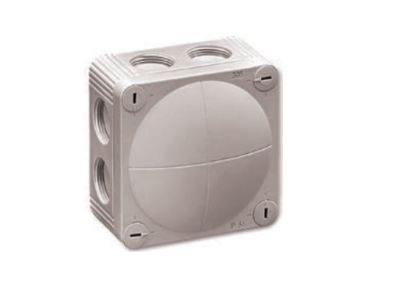

Puszka PFRAK 1010K (symbol 05100238) to dwuczęściowa obudowa z polipropylenu o wymiarach 140x140x82 mm, zaprojektowana do stosowania w instalacjach elektrycznych. Dzięki elastycznym membranom i sztywnemu korpusowi zapewnia łatwy montaż oraz wysoki poziom szczelności. Stopień ochrony IP66/IP67 (przy użyciu dławnic kablowych) gwarantuje skuteczną ochronę przed pyłem i wodą, co czyni ją odpowiednią do trudnych warunków środowiskowych.

• Materiał polipropylenowy – bezhalogenowy, samogasnący: Odporność na rozprzestrzenianie się płomienia zgodnie z EN 60695-2-11 zwiększa bezpieczeństwo pożarowe instalacji; brak emisji toksycznych gazów chroni ludzi i sprzęt.
• Odporność na uderzenia oraz promieniowanie UV: Długa żywotność w zastosowaniach zewnętrznych i przemysłowych – obudowa nie traci właściwości mechanicznych ani estetyki pod wpływem słońca i mechanicznych obciążeń.
• Temperatura pracy od -30°C do +100°C: Szeroki zakres termiczny umożliwia montaż w różnych strefach klimatycznych oraz w pobliżu źródeł ciepła bez ryzyka deformacji lub utraty szczelności.
• Kaseta 1010 z zaciskami 5×10 mm: Wpusty 7×M20, 7×M25/M32 oraz dodatkowe przepusty z membranami umożliwiają elastyczne wprowadzanie przewodów o różnym przekroju i stosowanie dławnic kablowych.
• Możliwość plombowania (kaseta 1010): Zabezpieczenie przed nieautoryzowanym dostępem – szczególnie istotne w instalacjach wymagających nadzoru lub w strefach dostępnych dla osób postronnych.

Zgodność z Normami

Puszka PFRAK 1010K jest zgodna z wymaganiami normy EN 60695-2-11 w zakresie odporności na rozprzestrzenianie się płomienia. Stopień ochrony IP66/IP67 określono zgodnie z EN 60529, przy czym pełna szczelność uzyskiwana jest po zastosowaniu dławnic kablowych. Produkt posiada certyfikację CE i jest przeznaczony do stosowania w systemach elektroinstalacyjnych zgodnie z obowiązującymi przepisami.

Zastosowanie

Puszka PFRAK 1010K znajduje zastosowanie wszędzie tam, gdzie wymagana jest wytrzymała, szczelna i bezhalogenowa obudowa do łączeń i rozgałęzień przewodów. Sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków.

• Instalacje zewnętrzne – ogrodzenia, oświetlenie elewacyjne, parkingi, gdzie narażona jest na wilgoć, pył i promieniowanie UV.
• Obiekty przemysłowe – hale produkcyjne, magazyny, tunele technologiczne, w których występuje zapylenie, opary lub ryzyko mechanicznych uszkodzeń.
• Systemy automatyki budynkowej – jako puszka przyłączowa dla czujników, siłowników, sterowników w instalacjach inteligentnych.
• Instalacje w strefach zagrożonych pożarem – dzięki materiałowi bezhalogenowemu i samogasnącemu obudowa nie wspomaga rozprzestrzeniania ognia.

Wskazówki Montażowe

Montaż i podłączenie puszki PFRAK 1010K może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Puszka przeznaczona jest do mocowania na szynie TH35 (DIN) lub bezpośrednio na powierzchni – w zależności od potrzeb. Dla uzyskania deklarowanego stopnia ochrony IP66/IP67 konieczne jest zastosowanie odpowiednich dławnic kablowych oraz staranne dokręcenie wszystkich wpustów i membran. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia – dla zacisków 5×10 mm typowy zakres to przewody o przekroju do 10 mm², ale ostateczne wartości określa projekt instalacji. Nie przekraczać maksymalnego momentu dokręcania podanego w dokumentacji technicznej dławnic.

FAQ

• Czy puszka PFRAK 1010K jest odporna na wodę i pył bez stosowania dławnic? Stopień ochrony IP66/IP67 osiągany jest wyłącznie po zamontowaniu dławnic kablowych w odpowiednich wpustach. Bez dławnic obudowa zapewnia jedynie podstawową osłonę przed bryzgami i ciałami stałymi.
• Jakie przewody można podłączyć pod zaciski 5×10 mm? Zaciski umożliwiają podłączenie przewodów o przekroju do 10 mm². Należy jednak dobrać przekrój do prądu obciążenia oraz spełnić wymagania norm instalacyjnych.
• Czy puszka może być montowana na zewnątrz w bezpośrednim nasłonecznieniu? Tak, materiał polipropylenowy jest odporny na promieniowanie UV, a zakres temperatury pracy (-30°C do +100°C) pozwala na stosowanie w warunkach zewnętrznych przez wiele lat bez degradacji.
