Puszka PC przezroczysta pokrywa 138x93x72mm Thalassa | NSYTBP1397T Schneider Electric

Opis i Kluczowe Cechy

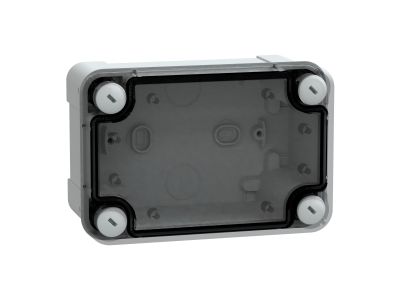

Puszka instalacyjna Thalassa TBP (symbol NSYTBP1397T) to przezroczysta obudowa z poliwęglanu (PC) o wymiarach zewnętrznych 138 x 93 x 72 mm. Przezroczysta pokrywa umożliwia szybki wzrokowy przegląd połączeń bez konieczności jej demontażu, co skraca czas diagnostyki i serwisu. Zestaw zawiera dwie kompletyne puszki (korpus + pokrywa + 4 śruby plastikowe), co ułatwia prowadzenie instalacji i zapewnia jednolity wygląd rozdzielnicy.

• Wymiary zewnętrzne 138x93x72 mm / wewnętrzne 125x80x65 mm: Kompaktowa obudowa o wystarczającej przestrzeni wewnętrznej do prowadzenia przewodów, montażu małych aparatów modułowych lub łączeń kablowych.
• Materiał – poliwęglan (PC) przezroczysty: Łączy wytrzymałość mechaniczną z możliwością kontroli stanu instalacji bez otwierania pokrywy, co zwiększa bezpieczeństwo eksploatacji.
• Montaż naścienny: Korpus jednoczęściowy formowany – łatwy i szybki montaż bezpośrednio na ścianie lub w rozdzielnicy, oszczędność czasu instalatora.
• Pokrywa mocowana śrubami plastikowymi: Pewne zamknięcie chroniące przed przypadkowym otwarciem, a jednocześnie możliwość wielokrotnego demontażu podczas prac serwisowych.
• Zestaw 2 sztuk: Ekonomiczne rozwiązanie przy budowie lub modernizacji wielu obwodów – jedna paczka wystarcza na dwa punkty instalacyjne, co redukuje liczbę zamówień i koszty transportu.

Zgodność z Normami

Puszka Thalassa TBP została zaprojektowana z myślą o zastosowaniach w instalacjach elektrycznych niskiego napięcia. Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic lub bezpośrednio na ścianie – nie deklaruje się konkretnego stopnia ochrony IP. Dopuszczenie do stosowania zgodnie z normami instalacyjnymi (np. PN-IEC 60364) wymaga doboru przez projektanta i montażu przez uprawniony personel.

Zastosowanie

Dzięki uniwersalnym wymiarom i przezroczystej budowie puszka Thalassa TBP sprawdza się w wielu scenariuszach instalacji elektrycznych i automatyki budynkowej.

• Jako puszka rozgałęźna dla połączeń kablowych w instalacjach oświetleniowych i gniazd wtyczkowych – umożliwia szybką kontrolę poprawności połączeń.
• Do montażu niewielkich aparatów modułowych (np. styczników, przekaźników, przycisków) wewnątrz rozdzielnic lub naściennych szaf sterowniczych – przezroczysta pokrywa ułatwia wizualną diagnostykę stanu pracy urządzeń.
• W automatyce budynkowej jako obudowa dla zasilaczy czujników, modułów komunikacyjnych lub połączeń magistrali (np. KNX, DALI) – zapewnia łatwy dostęp do zacisków i szybką rekonfigurację.
• Do zabezpieczania połączeń w instalacjach tymczasowych (np. na budowie) – solidny PC wytrzymuje typowe obciążenia mechaniczne, a zestaw dwóch sztuk pozwala na prowadzenie dwóch obwodów.

Wskazówki Montażowe

Prace montażowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP z zakresu eksploatacji urządzeń elektrycznych (grupa G1). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie obwodu, w którym będzie instalowana puszka. Puszka przeznaczona jest do montażu na ścianie za pomocą kołków rozporowych (nie dołączonych) – otwory montażowe w korpusie umożliwiają pewne mocowanie. Przewody wprowadzaj przez dławnice lub przepusty o odpowiednim stopniu ochrony (dobór w zależności od miejsca instalacji). Śruby pokrywy dokręcaj ręcznie – unikaj nadmiernego momentu, aby nie uszkodzić gwintu w plastiku. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami norm (maksymalny przekrój dostosowany do wewnętrznej przestrzeni). Po zamknięciu pokrywy sprawdź, czy nie ma ryzyka przecięcia izolacji przewodów o ostre krawędzie obudowy.

FAQ

• Czy puszka jest przezroczysta na tyle, by widzieć przewody i połączenia bez otwierania? Tak, obudowa wykonana jest z przezroczystego poliwęglanu, a pokrywa również jest przezroczysta – pozwala na szybką ocenę stanu wizualnego (np. kontrola kolorystyki przewodów, obecności wilgoci lub uszkodzeń mechanicznych) bez demontażu.
• Jakie są dokładne wymiary wewnętrzne puszki? Wymiary wewnętrzne korpusu: wysokość 125 mm, szerokość 80 mm, głębokość 65 mm. Są one wystarczające do swobodnego prowadzenia przewodów o przekroju do 2,5 mm² oraz montażu niewielkich elementów (np. listew zaciskowych, styczników modularnych 1-polowych).
• Czy puszka posiada stopień ochrony IP i może być montowana na zewnątrz? Producent nie podaje konkretnego stopnia ochrony IP. Puszka przeznaczona jest do montażu wewnątrz rozdzielnic lub w suchych pomieszczeniach. W przypadku instalacji w miejscach narażonych na wilgoć lub pył należy zastosować dodatkowe uszczelnienie lub wybrać obudowę z deklarowaną klasą szczelności.
