Puszka p/t z wielokrotnymi przepustami, głębokość 50mm, Batibox | 080188 Legrand

Opis i Kluczowe Cechy

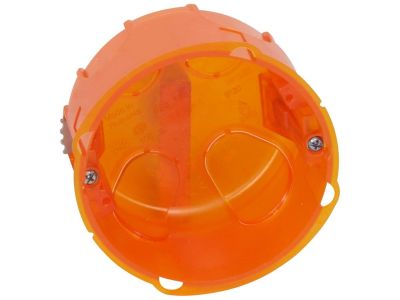

Puszka podtynkowa Batibox 080188 o średnicy 80 mm i głębokości 50 mm została zaprojektowana do montażu w wylewkach betonowych oraz podłogach technicznych. Wyposażona w wielokrotne przepusty umożliwia elastyczne prowadzenie przewodów i łatwą rozbudowę instalacji. Solidna konstrukcja zapewnia stabilne osadzenie w podłożu, co jest kluczowe przy późniejszym montażu osprzętu.

• Wielokrotne przepusty: pozwalają na wprowadzenie kilku kabli z różnych kierunków bez konieczności stosowania dodatkowych łączników, co przyspiesza prace instalacyjne.
• Średnica 80 mm: standardowy wymiar kompatybilny z typowymi pokrywami i ramkami osprzętu, ułatwia dobór akcesoriów.
• Głębokość 50 mm: zapewnia wystarczającą przestrzeń na połączenia przewodów nawet przy większej liczbie żył, bez ryzyka nadmiernego zagięcia kabli.
• Przeznaczenie do wylewek betonowych i podłóg technicznych: wytrzymała konstrukcja odporna na obciążenia mechaniczne podczas zalewania betonem oraz późniejszego użytkowania podłogi.

Zgodność z Normami

Produkt spełnia wymagania Dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jako element systemu Batibox jest zgodny z europejskimi normami dotyczącymi puszek instalacyjnych (seria EN 60670). Gwarantuje to bezpieczne użytkowanie w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Puszka Batibox 080188 znajduje zastosowanie wszędzie tam, gdzie wymagane jest dyskretne i pewne prowadzenie instalacji w podłodze. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i komercyjnym.

• Montaż w wylewkach betonowych przed ułożeniem posadzki – idealne rozwiązanie do nowych budów i remontów.
• Instalacja w podłogach technicznych (systemy podwieszane, podłogi podniesione) – łatwe wyprowadzenie przewodów do gniazd/punktów dostępowych.
• Prowadzenie kabli zasilających, sygnałowych i sterowniczych w biurach, salach konferencyjnych, sklepach – elastyczność dzięki wielokrotnym przepustom.
• Wykorzystanie jako puszka łączeniowa w miejscach, gdzie wymagana jest łatwa dostępność do połączeń (np. przy przejściach między pomieszczeniami).

Wskazówki Montażowe

Montaż puszki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. świadectwo kwalifikacyjne SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Puszkę umieszcza się w przygotowanym otworze w wylewce lub podłodze technicznej. Należy zadbać o stabilne osadzenie – w przypadku wylewek betonowych puszkę można przymocować za pomocą gwoździ/kołków przez otwory montażowe (jeśli występują). Po związaniu betonu usuwa się zaślepki przepustów i wprowadza przewody. Przekrój przewodów oraz sposób ich łączenia należy dobrać zgodnie z obowiązującymi normami oraz obciążeniem prądowym instalacji. Po zakończeniu prac montażowych zamknąć puszkę odpowiednią pokrywą lub ramką z osprzętem.

FAQ

• Czy puszka nadaje się do montażu w posadzkach z ogrzewaniem podłogowym? Tak, pod warunkiem że przewody instalacji elektrycznej nie kolidują z rurami ogrzewania. Puszkę należy umieścić w taki sposób, by nie naruszała stref grzewczych. Zalecamy wcześniejsze skonsultowanie projektu z instalatorem.
• Ile przewodów maksymalnie można wprowadzić przez przepusty? Liczba przewodów zależy od ich przekroju i średnicy przepustów. Wielokrotne przepusty (karbowane wgłobienia) pozwalają na wprowadzenie kilku kabli jednocześnie – zazwyczaj 3-4 przewody o średnicy do 5-6 mm każdy. Dla konkretnych wymiarów należy przeprowadzić próbę montażową.
• Czy puszka wymaga dodatkowego uszczelnienia przed zalaniem betonem? Batibox 080188 zaprojektowano do bezpośredniego zalewania – nie wymaga dodatkowego uszczelniania, o ile przepusty nie są uszkodzone. Przed montażem sprawdź, czy zaślepki są prawidłowo osadzone.
