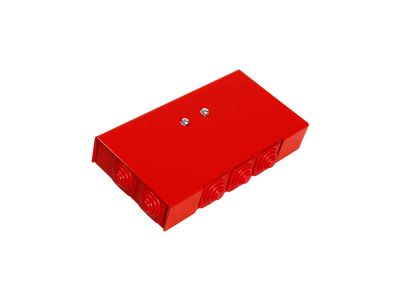

Puszka p-poż prostokątna, E90, rozgałęźna 2x3x4mm2, 155x80x35mm, PIP-2AN P2x3x4 | 84622646 Simet

Opis i Kluczowe Cechy

Puszka przeciwpożarowa rozgałęźna w wykonaniu prostokątnym, oznaczona symbolem PIP-2AN (numer katalogowy 84622646), zapewnia skuteczne połączenia w instalacjach wymagających odporności ogniowej. Dzięki klasie E90 utrzymuje integralność przez 90 minut, co pozwala na bezpieczne działanie systemów alarmowych i oddymiania w warunkach pożaru. Wymiary 155x80x35mm oraz kompaktowa konstrukcja ułatwiają montaż w ograniczonych przestrzeniach, a przystosowanie do przewodów o przekroju do 4 mm² (oznaczenie 2x3x4mm2) umożliwia elastyczne rozgałęzianie linii.

• Klasa odporności ogniowej E90: 90 minut ochrony ciągłości obwodów w razie pożaru – kluczowe dla systemów bezpieczeństwa życia i mienia.
• Wymiary 155x80x35mm: kompaktowa obudowa ułatwiająca instalację w korytach, kanałach i puszkach rozdzielczych, również w miejscach o ograniczonej przestrzeni.
• Przeznaczenie do przewodów 2x3x4mm²: obsługa przewodów o przekrojach do 4 mm² – elastyczność przy łączeniu różnych odcinków instalacji bez konieczności stosowania dodatkowych zacisków.
• Konstrukcja rozgałęźna: szybkie tworzenie punktów rozdziału obwodów, redukcja liczby połączeń i ryzyka błędów montażowych.
• Rozszerzalność termiczna i materiałowa: puszka wykonana z materiałów spełniających wymogi dla systemów przeciwpożarowych, odpornych na wysoką temperaturę.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami dla instalacji przeciwpożarowych oraz posiada certyfikat CE. Spełnia wymogi klasyfikacji ogniowej E90 (90 minut integralności) określonej w normach dla rozdzielnic i puszek w systemach bezpieczeństwa. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Puszka PIP-2AN znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągłość obwodów elektrycznych w warunkach pożaru – w budynkach użyteczności publicznej, obiektach przemysłowych i mieszkalnych.

• Rozgałęzianie przewodów w instalacjach oddymiania, wentylacji pożarowej i sygnalizacji alarmowej.
• Łączenie obwodów zasilania w systemach bezpieczeństwa: oświetlenie ewakuacyjne, dźwiękowe systemy ostrzegawcze (DSO).
• Połączenia w szachtach pionowych i poziomych, gdzie wymagana jest odporność ogniowa (trasy kablowe).
• Instalacje przeciwpożarowe wyłączników prądu, styczników i zestawów automatyki w rozdzielnicach pożarowych.

Wskazówki Montażowe

Montaż puszki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującą dokumentacją projektową. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Puszka montowana jest na podłożu stałym (ściana, konstrukcja stalowa) przy użyciu kołków rozporowych lub przez przykręcenie w miejscu zacisków montażowych (jeśli występują). Przewody łączyć zgodnie z oznaczeniami – stosować odpowiednie końcówki i złączki do przewodów do 4 mm². Należy zapewnić szczelność połączeń oraz eliminację naprężeń mechanicznych na stykach. Po zakończeniu montażu sprawdzić ciągłość obwodów i poprawność połączeń.

FAQ

• Czy puszka IP2-AN wymaga dodatkowego uszczelnienia przed wilgocią? Produkt przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz budynków. W środowiskach o podwyższonej wilgotności lub na zewnątrz konieczne jest zastosowanie dodatkowych osłon i uszczelnień (zalecamy konsultację z producentem).
• Jaki jest maksymalny przekrój przewodu, jaki można zastosować? Zgodnie z oznaczeniem 2x3x4mm² puszka przeznaczona jest dla przewodów o przekroju maksymalnie 4 mm². Przy większych przekrojach należy stosować odpowiednie przejściówki lub inną puszkę.
• Czy puszka nadaje się do montażu na zewnątrz? Nie – konstrukcja i klasa E90 dotyczą odporności ogniowej, nie zapewniają odporności na warunki atmosferyczne. Instalacja na zewnątrz wymaga zastosowania puszek z odpowiednim stopniem ochrony IP (np. IP65).
