Puszka p-poż E90 120x120x30 przelotowa, 10x2x4mm2 286x114x30mm, PP-BXM Typ1 pomarańczowa | 84627616 Simet

Opis i Kluczowe Cechy

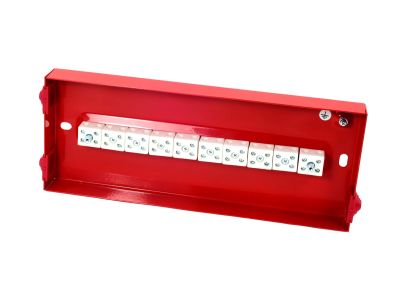

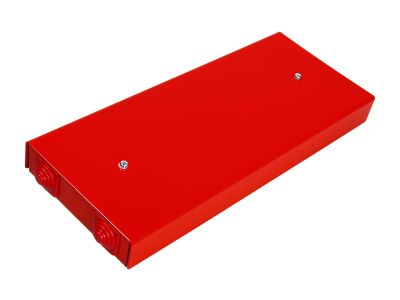

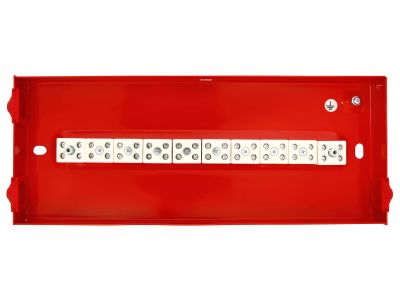

Puszka przeciwpożarowa E90 typu przelotowego, model PP-BXM Typ1, o symbolu 84627616, przeznaczona do ochrony kabli i przewodów w instalacjach wymagających zachowania ciągłości działania w warunkach pożaru. Wymiary zewnętrzne 286x114x30 mm zapewniają kompaktową zabudowę, a przestrzeń wewnętrzna 120x120x30 mm umożliwia wygodne prowadzenie przewodów. Puszka wyposażona jest w 10 otworów przelotowych dla przewodów o przekroju do 4 mm², co pozwala na poprowadzenie wielu obwodów przez jedną obudowę. Pomarańczowy kolor ułatwia identyfikację jako element systemu przeciwpożarowego.

• Odporność ogniowa E90: Gwarantuje zachowanie funkcji ochrony przewodów przez 90 minut w warunkach pożaru, zwiększając bezpieczeństwo instalacji.

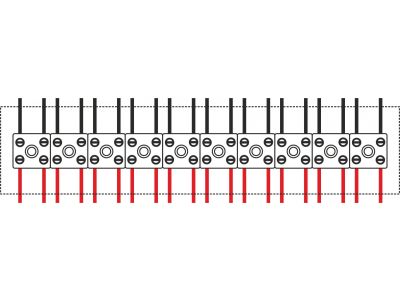

• 10 otworów przelotowych dla przewodów do 4 mm²: Umożliwia poprowadzenie do 10 obwodów przez jedną puszkę, redukując liczbę miejsc przepustów.
• Wymiary zewnętrzne 286x114x30 mm: Kompaktowa obudowa ułatwia montaż w ścianach, stropach lub w systemach suchych zabudów.
• Przestrzeń wewnętrzna 120x120x30 mm: Zapewnia wystarczającą ilość miejsca na połączenia i prowadzenie kabli bez ryzyka nadmiernego zagięcia.
• Pomarańczowy kolor obudowy: Wyraźnie oznacza element instalacji przeciwpożarowej, co ułatwia identyfikację podczas inspekcji i serwisu.

Zgodność z Normami

Puszka została zaprojektowana i wykonana zgodnie z wymaganiami norm europejskich dla systemów ochrony przeciwpożarowej, potwierdzona certyfikatem CE. Klasa odporności ogniowej E90 oznacza, że produkt spełnia kryteria szczelności i izolacyjności cieplnej w warunkach pożaru przez 90 minut, zgodnie z odpowiednimi normami EN dla instalacji kablowych.

Zastosowanie

Puszka przeciwpożarowa E90 przeznaczona jest do instalacji w budynkach, gdzie wymagane jest zabezpieczenie linii kablowych przed rozprzestrzenianiem się ognia oraz zachowanie ciągłości działania systemów bezpieczeństwa. Idealna do:

• Instalacji kabli zasilających i sygnałowych w strefach pożarowych (np. klatki schodowe, korytarze ewakuacyjne).
• Systemów sygnalizacji pożaru (SSP) i oddymiania.
• Oświetlenia awaryjnego i ewakuacyjnego.
• Instalacji wymagających przejść przez ściany i stropy o odporności ogniowej EI/E.

Wskazówki Montażowe

Montaż puszki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów i norm. Puszkę należy instalować na stałych elementach konstrukcyjnych (ściany, stropy) z użyciem odpowiednich łączników. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w instalacji. Przewody wprowadzać przez przygotowane otwory przelotowe, zachowując minimalne promienie gięcia. Szczelność przejść kablowych zapewnić przy użyciu mas uszczelniających ppoż. stosownie do wymaganej klasy odporności ogniowej. Dokręcanie elementów mocujących zgodnie z dokumentacją producenta.

FAQ

• Czy puszka nadaje się do montażu w ścianach drewnianych? Puszka jest przeznaczona do montażu w konstrukcjach murowanych, betonowych oraz w systemach suchych zabudów (np. płyty g-k). W przypadku ścian drewnianych należy dodatkowo zastosować niepalne przekładki i uszczelnienia.
• Jaki stopień ochrony IP ma puszka? Producent nie podaje stopnia IP w nazwie; puszka jest przeznaczona do montażu wewnątrz budynków, w suchych pomieszczeniach. W przypadku zastosowania w warunkach wilgotnych należy zastosować dodatkowe uszczelnienie.
• Czy puszka jest wyposażona w zaślepki? Puszka przelotowa nie zawiera zaślepek; otwory są przystosowane do wprowadzenia przewodów o odpowiednim przekroju. Niewykorzystane otwory należy zabezpieczyć masą uszczelniającą ppoż.
