Puszka p-poż 8-kątna E90 rozgałęźna, 6x2x4mm2, 140x40mm czerwony, PIP-3AN R6x2x4 | 84623616 Simet

Opis i Kluczowe Cechy

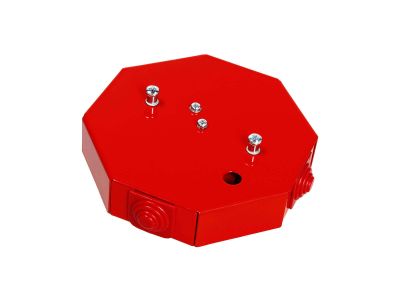

Puszka rozgałęźna przeciwpożarowa E90, 8-kątna, o symbolu PIP-3AN R6x2x4 (nr katalogowy 84623616). Wyposażona w 6 wlotów przystosowanych do przewodów 2-żyłowych o przekroju do 4 mm² każdy. Wymiary 140×40 mm oraz czerwone wybarwienie ułatwiają identyfikację w instalacjach wymagających odporności ogniowej.

• Odporność ogniowa E90: Zapewnia integralność i izolację przez 90 minut w warunkach pożaru, co jest niezbędne w ciągach zasilających i sygnalizacyjnych podczas ewakuacji.
• 6 wlotów (2×4 mm²): Umożliwia elastyczne rozgałęzianie przewodów o przekroju do 4 mm² – idealne do rozdzielnic ppoż i przejść między strefami.
• Wymiary 140×40 mm: Kompaktowa obudowa ułatwia montaż w ograniczonych przestrzeniach, np. w kanałach kablowych lub nad sufitem podwieszanym.
• Kolor czerwony: Standardowe oznaczenie wizualne elementów systemów oddzieleń przeciwpożarowych, przyspieszające identyfikację podczas przeglądów.
• Konstrukcja 8-kątna: Zapewnia sztywność mechaniczną i łatwość wiercenia otworów w wyznaczonych punktach wlotowych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami dla systemów oddzieleń przeciwpożarowych. Posiada certyfikat CE potwierdzający spełnienie dyrektyw unijnych oraz deklarowaną odporność ogniową E90.

Zastosowanie

Puszka przeznaczona do montażu w instalacjach wymagających zachowania ciągłości działania w warunkach pożaru. Sprawdza się w następujących scenariuszach:

• Rozgałęzianie przewodów zasilających w systemach oddymiania i wentylacji pożarowej.
• Tworzenie odgałęzień w instalacjach sygnalizacji pożaru (SSP) oraz dźwiękowych systemów ostrzegawczych (DSO).
• W przejściach kablowych między strefami pożarowymi – jako element zachowujący odporność ogniową.
• W rozdzielnicach i puszkach łączeniowych dla oświetlenia awaryjnego oraz zasilania urządzeń bezpieczeństwa.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Puszka przeznaczona jest do mocowania na szynie TH35 (DIN) lub bezpośrednio w przepuście korytowym – zgodnie z instrukcją producenta. Należy stosować dławnice i uszczelnienia zapewniające zachowanie klasy odporności ogniowej E90. Momenty dokręcania oraz przekroje przewodów dobierać według dokumentacji technicznej i obowiązujących norm.

FAQ

• Co oznacza oznaczenie E90? Klasa odporności ogniowej E90 oznacza, że puszka zachowuje integralność (E) oraz izolację (I) przez minimum 90 minut działania ognia od strony zewnętrznej, zgodnie z badaniami dla oddzieleń przeciwpożarowych.
• Ile wlotów ma puszka i jakie przewody można w niej łączyć? Puszka wyposażona jest w 6 wlotów, każdy przystosowany do wprowadzenia dwóch przewodów o przekroju do 4 mm² (2×4 mm²). W przypadku konieczności łączenia większej liczby żył zaleca się stosowanie dodatkowych listew zaciskowych.
• Jakie są wymiary puszki? Średnica zewnętrzna wynosi 140 mm, głębokość 40 mm. Pozwala to na montaż w standardowych pusztach instalacyjnych i korytkach kablowych.
