Puszka n/t P17 220x125mm | 057710 Legrand

Opis i Kluczowe Cechy

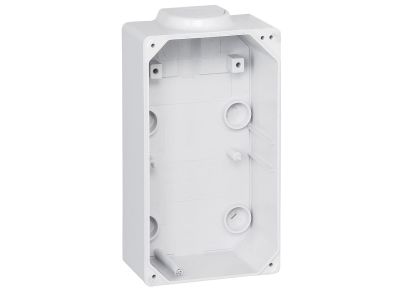

Puszka natynkowa P17 220x125 mm (symbol 057710) to obudowa modułowa przeznaczona do zestawów zasilających serii Tempra. Łączy wysoką odporność mechaniczną (IK08) z ochroną środowiskową IP55, co gwarantuje niezawodną pracę w wymagających warunkach. Prąd znamionowy zestawu do 32 A pozwala na obsługę obwodów o znacznym obciążeniu.

• Stopień ochrony IP55: Skuteczna ochrona przed pyłem i strugami wody – puszka może być stosowana na zewnątrz lub w pomieszczeniach o podwyższonej wilgotności.
• Odporność na uderzenia IK08: Wytrzymałość na uderzenia mechaniczne (5 J) zabezpiecza instalację przed przypadkowymi uszkodzeniami w trakcie eksploatacji.
• Wytrzymałość na żar 650°C (PN-EN 60695-2-10): Materiał obudowy nie zapala się pod wpływem gorących elementów – zwiększa bezpieczeństwo pożarowe instalacji.
• Prąd znamionowy zestawu In = 16–32 A: Puszka dedykowana do zasilaczy i układów o obciążalności do 32 A – bez ryzyka przegrzania przy pełnym obciążeniu.
• Wymiary 220×125 mm: Kompaktowa obudowa o ergonomicznych wymiarach ułatwiająca montaż na ścianie w miejscach o ograniczonej przestrzeni.

Zgodność z Normami

Produkt spełnia wymagania norm: IEC 62262 (odporność na uderzenia IK08) oraz PN-EN 60695-2-10 (żar 650°C). Deklarowana ochrona IP55 jest zgodna z normą PN-EN 60529. Puszka posiada oznaczenie CE i jest przeznaczona do stosowania w instalacjach zgodnych z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Puszka P17 220×125 służy jako obudowa natynkowa dla zestawów zasilających modułowych Tempra. Sprawdza się w instalacjach wymagających podwyższonej ochrony przed pyłem, wilgocią i uderzeniami.

• Zasilanie systemów automatyki budynkowej w halach produkcyjnych i na zewnątrz.
• Obudowa rozdzielaczy zasilających w obiektach przemysłowych i magazynowych.
• Instalacje w pomieszczeniach wilgotnych, takich jak myjnie, chłodnie lub stacje uzdatniania wody.
• Zabezpieczenie zestawów przekaźnikowych i stycznikowych pracujących w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż puszki oraz osprzętu elektrycznego wewnątrz może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Puszkę mocuj do ściany za pomocą kołków rozporowych (nie dołączonych) – należy użyć elementów dostosowanych do podłoża. Kable wprowadź przez dławnice o odpowiednim stopniu ochrony (IP55). Zachowaj zalecany moment dokręcania śrub zacisków zestawu zasilającego zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (max 32 A) oraz warunków chłodzenia.

FAQ

• Czy puszka może być stosowana na zewnątrz? Tak, stopień ochrony IP55 zapewnia odporność na pył oraz strugi wody, dlatego obudowa nadaje się do użytku zewnętrznego pod warunkiem zastosowania odpowiednich dławnic kablowych.
• Jaka jest odporność mechaniczna obudowy? Puszka posiada klasę udarności IK08, co oznacza wytrzymałość na uderzenia energią 5 J (np. upadek ciężkiego narzędzia).
• Jak wysoką temperaturę wytrzymuje materiał obudowy? Obudowa została przetestowana na żar 650°C zgodnie z normą PN-EN 60695-2-10 – nie ulega zapłonowi w kontakcie z gorącymi elementami instalacji.
