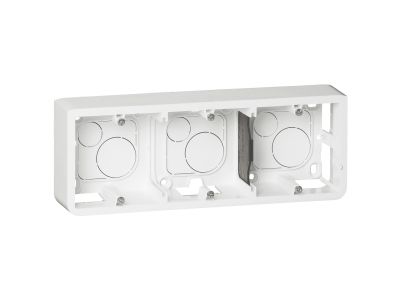

Puszka n/t, głębokość 40mm, do uchytu 080253, 6,8 lub 3x2 moduły poziomo Mosaic | 080286 Legrand

Opis i Kluczowe Cechy

Puszka natynkowa Mosaic o symbolu 080286 to uniwersalne rozwiązanie do montażu powierzchniowego modułów sterowania i sygnalizacji w systemie Mosaic. Głębokość 40 mm zapewnia wygodne prowadzenie przewodów, a możliwość konfiguracji na 6, 8 lub 3 x 2 moduły poziomo daje elastyczność przy planowaniu układu przycisków, przełączników i wskaźników. Puszka przeznaczona jest do współpracy z uchwytem montażowym o numerze 080253 oraz z listwą 32 x 12,5 mm, co ułatwia organizację okablowania.

• Głębokość 40 mm: wystarczająca przestrzeń na swobodne ułożenie przewodów i połączeń w puszce natynkowej.
• 6, 8 lub 3 x 2 moduły poziomo: możliwość dopasowania liczby modułów do konkretnego zestawu aparatury Mosaic – oszczędność miejsca i estetyczny wygląd.
• Kompatybilna z uchwytem 080253: gwarantuje stabilne mocowanie i prawidłową pozycję modułów w puszce.
• Współpraca z listwą 32 x 12,5 mm: ułatwia porządkowanie i mocowanie przewodów wewnątrz puszki.
• Kolor biały (RAL 9010): uniwersalny wygląd pasujący do większości rozdzielnic i wnętrz budynków.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada oznaczenie CE. Jako element systemu Mosaic przeznaczony jest do montażu w instalacjach niskiego napięcia zgodnie z wytycznymi producenta. Dokładne numery norm dostępne są w karcie katalogowej uchwytu 080253 oraz całego systemu Mosaic.

Zastosowanie

Puszka natynkowa 080286 stosowana jest w systemach sterowania i sygnalizacji w automatyce budynkowej, gdzie wymagany jest montaż powierzchniowy modułów Mosaic.

• Instalacje natynkowe w lokalach mieszkalnych i biurowych – przyciski, przełączniki, sygnalizatory.
• Rozdzielnice natynkowe w obiektach przemysłowych i użyteczności publicznej.
• Systemy przywoławcze, sterowanie oświetleniem i roletami w budynkach inteligentnych.
• Punkty dostępowe dla styczników, przekaźników i sterowników PLC montowanych na szynie DIN – puszka służy jako obudowa dla elementów sterowniczych.

Wskazówki Montażowe

Montaż puszki i podłączanie aparatury może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie w całej instalacji. Puszkę mocuj na ścianie lub w szafie za pomocą odpowiednich łączników (nie dołączone). Uchwyt 080253 montuj wewnątrz puszki, a następnie umieszczaj moduły Mosaic. Przekrój przewodów dobieraj do prądu obciążenia zgodnie z normą PN-HD 60364. Moment dokręcania zacisków modułów stosuj według dokumentacji producenta.

FAQ

• Czy puszka 080286 jest podświetlana? Nie, puszka jest pasywnym elementem mechanicznym. Nie posiada własnego podświetlenia ani układu LED. Podświetlenie mogą mieć moduły sterownicze (np. przyciski z diodą), dla których puszka stanowi obudowę.
• Jaki stopień ochrony ma puszka? Producent nie podaje stopnia ochrony IP dla samej puszki. W przypadku montażu w suchych pomieszczeniach wewnętrznych standardowo stosuje się odpowiednik IP20. W warunkach wilgotnych należy zastosować dodatkowe uszczelnienie lub wybrać puszkę z wyższym IP.
• Czy można montować puszkę na listwie 32x12,5 mm bez uchwytu 080253? Puszka współpracuje z listwą 32x12,5 mm, ale prawidłowe mocowanie modułów Mosaic wymaga użycia uchwytu montażowego 080253. Listwa służy wyłącznie do prowadzenia przewodów wewnątrz puszki, nie do mocowania modułów.
