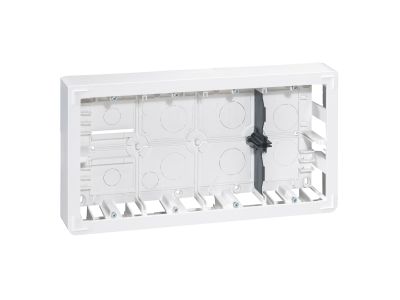

Puszka n/t, 2X10 moduły poziome 46mm, do uchwytu 0802 66, Mosaic | 080278 Legrand

Opis i Kluczowe Cechy

Puszka natynkowa Mosaic oznaczona symbolem 080278 to element obudowy do montażu powierzchniowego dla dwóch rzędów po 10 modułów apratury modułowej. Głębokość 46 mm pozwala na kompaktowe zabudowanie nawet w ograniczonej przestrzeni. Zaprojektowana do współpracy z dedykowanym uchwytem montażowym nr ref. 080268 oraz listwą 40 x 20 mm, co zapewnia stabilne i estetyczne wykonanie instalacji.

• Pojemność 2 x 10 modułów: Umożliwia zabudowę do 20 modułów aparatury w układzie poziomym, co daje dużą elastyczność aranżacji łączy i sterowania.
• Głębokość 46 mm: Kompaktowa obudowa natynkowa nie zajmuje nadmiernej przestrzeni, idealna do montażu w korytarzach, pomieszczeniach biurowych lub domowych.
• Współpraca z listwą 40 x 20 mm: Ułatwia prowadzenie przewodów wewnątrz puszki i organizację okablowania.
• Kolor biały: Uniwersalny design pasujący do większości wnętrz, nie rzucający się w oczy.
• Dedykowany uchwyt montażowy 080268: Gwarantuje szybki i pewny montaż puszki na ścianie oraz wymienne mocowanie wkładów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych o napięciu do 400 V AC w suchych pomieszczeniach.

Zastosowanie

Puszka natynkowa Mosaic 080278 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest estetyczna i funkcjonalna zabudowa aparatury modułowej bez konieczności kucia ścian. Idealna przy modernizacjach lub w pomieszczeniach, gdzie nie ma możliwości montażu podtynkowego.

• Montaż przycisków, przełączników, wyłączników oraz styczników w systemie Mosaic.
• Instalacje sterowania oświetleniem i roletami w domach jednorodzinnych i biurach.
• Budowa szaf sterowniczych natynkowych dla automatyki budynkowej (PLC, sterowniki, sygnalizacja).
• Rozbudowa istniejących obwodów bez naruszania tynku i malowania – szybki montaż na gotowej ścianie.

Wskazówki Montażowe

Montaż puszki natynkowej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Puszkę mocuje się na ścianie za pomocą uchwytu montażowego nr 080268, który pozwala na wypoziomowanie i stabilne osadzenie. Do prowadzenia przewodów zaleca się stosowanie listwy 40 x 20 mm (dostępna osobno). Momenty dokręcania śrub oraz przekroje przewodów muszą być zgodne z dokumentacją techniczną producenta. Po zamontowaniu puszki należy sprawdzić poprawność działania wszystkich elementów przed załączeniem napięcia.

FAQ

• Czy puszka nadaje się do montażu w pomieszczeniach wilgotnych? Puszka 080278 jest przeznaczona do suchych pomieszczeń. W przypadku instalacji w łazienkach lub kuchniach należy stosować dodatkowe osłony lub wybierać warianty o wyższym stopniu ochrony.
• Czy w zestawie znajduje się uchwyt montażowy? Nie, uchwyt nr ref. 080268 oraz listwa do prowadzenia przewodów są sprzedawane oddzielnie. W karcie katalogowej podano, że puszka jest dedykowana do tego uchwytu.
• Jaka jest maksymalna głębokość zabudowy aparatury wewnątrz puszki? Głębokość puszki wynosi 46 mm, co jest wystarczające do montażu standardowych modułów Mosaic. W przypadku aparatury o większej głębokości należy sprawdzić jej wymiary z dokumentacją.
