Puszka Modbus | TWDXCAT3RJ Schneider Electric

Opis i Kluczowe Cechy

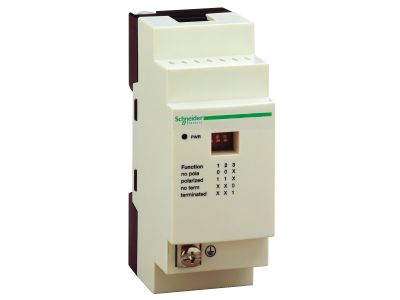

Puszka Modbus o symbolu TWDXCAT3RJ to akcesorium przyłączeniowe dedykowane do instalacji szeregowych RS485 w systemie sterowania Twido producenta Schneider Electric. Stanowi kompletny adapter zakończenia linii – zawiera obwód RC (120 omów, 1 nF) eliminujący odbicia sygnału oraz dwa rezystory 620 omów do polaryzacji linii. Dzięki zintegrowanym elementom pasywnym zapewnia poprawne warunki transmisji Modbus bez konieczności dobierania oddzielnych komponentów.

• Adapter zakończenia linii (RC 120 Ω, 1 nF): tłumi odbicia sygnału na końcach magistrali RS485, co przekłada się na stabilną transmisję danych bez zakłóceń i błędów komunikacji.
• Rezystory polaryzujące 2×620 Ω: utrzymują stały stan spoczynkowy linii, zapobiegając niezamierzonym stanom logicznym i poprawiając niezawodność sieci Modbus.
• Przeznaczenie do połączenia szeregowego RS485: puszka została zaprojektowana specjalnie dla magistrali RS485, stosowanej w przemyśle i automatyce budynkowej – gwarantuje kompatybilność ze standardem komunikacyjnym.
• Kompatybilność z serią Twido: dopasowana do sterowników programowalnych Schneider Electric z rodziny Twido, umożliwia szybki montaż i integrację w istniejącej instalacji.
• Kompaktowa puszka rozgałęźna: upraszcza okablowanie i zajmuje minimalną przestrzeń w szafie sterowniczej, co ułatwia zarządzanie przewodami.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej oznaczonych znakiem CE. Zastosowane elementy pasywne spełniają wymagania przemysłowe dla sieci RS485. Dokładne numery norm nie zostały podane w dokumentacji produktu – w przypadku konieczności weryfikacji zalecamy kontakt z producentem.

Zastosowanie

Puszka TWDXCAT3RJ znajduje zastosowanie wszędzie tam, gdzie wymagane jest poprawne zakończenie i polaryzacja magistrali Modbus RTU w standardzie RS485. Używana jest w systemach sterowania opartych na sterownikach Twido oraz innych urządzeniach zgodnych z interfejsem RS485.

• Terminacja linii w sieci Modbus: adapter RC montowany na końcach magistrali eliminuje odbicia sygnału, co jest kluczowe dla stabilnej komunikacji w dłuższych odcinkach przewodów.
• Polaryzacja magistrali RS485: rezystory 620 Ω zapewniają określony stan spoczynkowy linii, niezbędny przy stosowaniu nadajników o trzech stanach (np. w sterownikach PLC).
• Przyłączanie sterowników Twido: dedykowane akcesorium do szybkiego podłączenia modułów komunikacyjnych serii Twido, skraca czas montażu i minimalizuje ryzyko błędów.
• Instalacje automatyki budynkowej i przemysłowej: stosowana w szafach sterowniczych, rozdzielniach oraz węzłach komunikacyjnych tam, gdzie wymagany jest niezawodny interfejs RS485.

Wskazówki Montażowe

Montaż oraz podłączenie puszki Modbus TWDXCAT3RJ powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania sterowników i urządzeń współpracujących. Puszkę mocuje się w szafie sterowniczej za pomocą wkrętów lub na szynie DIN (jeśli wyposażona w uchwyt – sprawdź w instrukcji). Przekroje przewodów oraz momenty dokręcania zacisków dobierz zgodnie z danymi podanymi na obudowie lub w karcie katalogowej. Zaleca się stosowanie przewodów skręcanych lub ekranowanych zgodnych ze standardem RS485.

FAQ

• Czy puszka TWDXCAT3RJ zawiera już rezystory R i C, czy trzeba je dokupić? Tak, wszystkie niezbędne elementy pasywne (RC 120 Ω/1 nF oraz dwa rezystory 620 Ω) są fabrycznie wbudowane w puszkę. Produkt jest gotowy do użycia jako adapter zakończenia i polaryzacji linii.
• Jaki jest stopień ochrony (IP) tej puszki? Dokumentacja produktu nie podaje stopnia ochrony IP. Standardowo akcesoria montowane wewnątrz szaf sterowniczych mają ochronę IP20 – zalecamy stosowanie w suchym, osłoniętym środowisku. W razie potrzeby wyższego IP skontaktuj się z producentem.
• Czy puszka może być używana poza siecią Modbus, np. dla RS232 lub innych protokołów? Nie. Puszka jest specjalnie zaprojektowana dla magistrali RS485 w standardzie Modbus. Zastosowane wartości elementów (120 Ω, 1 nF, 620 Ω) są dedykowane dla tego interfejsu. Użycie w innych standardach może spowodować nieprawidłową pracę lub uszkodzenie urządzeń.
