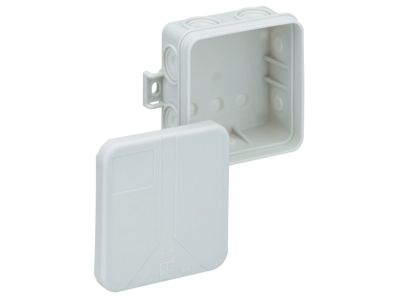

Puszka łączeniowa RR sd 7-l pusta 75x75x37 IP55 | 33290701 SPELSBERG POLSKA

Opis i Kluczowe Cechy

Puszka łączeniowa RR sd 7-l marki Spelsberg to profesjonalne rozwiązanie przeznaczone do rozgałęźnych instalacji elektrycznych wewnątrz budynków. Produkt charakteryzuje się kompaktowymi wymiarami 75 x 75 x 37 mm, co pozwala na montaż w miejscach o ograniczonej przestrzeni przy zachowaniu pełnej funkcjonalności. Skrzynka została zaprojektowana z myślą o pracy przy napięciu znamionowym izolacji Ui wynoszącym 400 V AC, co czyni ją uniwersalnym elementem systemów elektroenergetycznych.

• Stopień ochrony IP55: Zapewnia skuteczną ochronę przed pyłem oraz strumieniami wody, co jest kluczowe dla zachowania ciągłości pracy instalacji w trudniejszych warunkach środowiskowych.
• Przekrój znamionowy 2,5 mm²: Konstrukcja puszki pozwala na swobodne prowadzenie przewodów o przekroju do 2,5 mm², co jest standardem w nowoczesnych instalacjach oświetleniowych i gniazdowych.
• Innowacyjne membrany wpustowe: Wyposażona w 10 samo-uszczelniających membran (7 bocznych oraz 3 tylne), które umożliwiają szybkie wprowadzenie kabli o średnicy od 8,2 mm do 12,5 mm bez konieczności stosowania dodatkowych dławnic.
• Zewnętrzne punkty mocowania: Ułatwiają montaż puszki do podłoża, eliminując ryzyko naruszenia szczelności obudowy podczas instalacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa potwierdzone certyfikacją VDE. Zgodność z normami DIN EN 60670-1 oraz DIN EN 60670-22 (VDE 0606-1/-22) gwarantuje, że puszka została przetestowana pod kątem wytrzymałości mechanicznej, odporności termicznej oraz właściwości izolacyjnych. Wybór certyfikowanego osprzętu Spelsberg to pewność przejścia odbiorów technicznych i długoletniej, bezawaryjnej eksploatacji.

Zastosowanie

Puszka RR sd 7-l znajduje szerokie zastosowanie w standardowych instalacjach wewnętrznych. Jest idealnym wyborem dla:

• Budownictwa mieszkaniowego przy tworzeniu punktów rozgałęźnych obwodów zasilających.
• Obiektów komercyjnych i biurowych, gdzie wymagana jest estetyka (kolor szary) oraz niezawodność.
• Modernizacji istniejących sieci elektrycznych, dzięki łatwości wprowadzania przewodów przez elastyczne membrany.
• Instalacji natynkowych w garażach, piwnicach i halach magazynowych.

Wskazówki Montażowe

Podczas montażu puszki RR sd 7-l należy zwrócić uwagę na następujące aspekty techniczne:

• Wprowadzanie przewodów: Należy wykorzystać dedykowane membrany wpustowe. Zakres uszczelnienia 8,2 - 12,5 mm musi być ściśle przestrzegany, aby zachować deklarowany stopień ochrony IP55.
• Mocowanie: Zaleca się wykorzystanie zewnętrznych punktów mocowania, co pozwala na montaż bez konieczności otwierania puszki w celu trasowania otworów.
• Konfiguracja: Puszka dostarczana jest w wersji pustej (bez zacisków), co daje instalatorowi pełną swobodę w doborze złączek (np. szybkozłączek typu WAGO lub tradycyjnych listew zaciskowych) dostosowanych do specyfiki danego obwodu.
• Napięcie: Należy upewnić się, że napięcie robocze nie przekracza znamionowego napięcia izolacji 400 V AC.

FAQ

1. Czy puszka nadaje się do montażu na zewnątrz budynków?
Puszka posiada stopień ochrony IP55 i jest dedykowana do standardowych instalacji wewnętrznych. W przypadku montażu zewnętrznego należy upewnić się, że nie będzie narażona na bezpośrednie działanie promieniowania UV oraz ekstremalne warunki atmosferyczne, które mogłyby wpłynąć na trwałość tworzywa.

2. Czy w zestawie znajdują się dławnice kablowe?
Nie, puszka posiada zintegrowane, samo-uszczelniające membrany wpustowe, które pełnią funkcję uszczelniającą dla kabli o średnicy 8,2 - 12,5 mm, eliminując potrzebę stosowania osobnych dławnic.

3. Jakie złączki najlepiej pasują do tej puszki?
Dzięki wolnej przestrzeni wewnątrz (wersja bez zacisków), puszka jest kompatybilna z większością dostępnych na rynku złączek instalacyjnych o przekroju do 2,5 mm².
