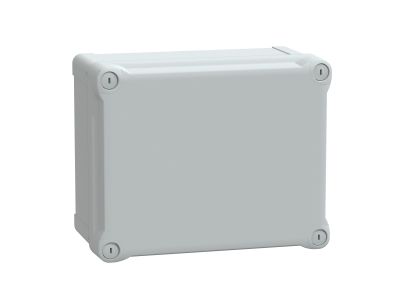

Puszka ABS nieprzezroczysta pokrywa 241x 192x 127mm , Thalassa | NSYTBS241912H Schneider Electric

Opis i Kluczowe Cechy

Puszka instalacyjna Thalassa TBS (symbol NSYTBS241912H) to nieprzezroczysta obudowa z ABS o wymiarach zewnętrznych 241 x 194 x 127 mm, przeznaczona do montażu na ścianie. Wykonana z jednoczęściowego formowanego korpusu, zapewnia trwałość i sztywność konstrukcji. Wewnętrzne wymiary (225 x 175 x 120 mm) dają przestrzeń na prowadzenie przewodów i montaż osprzętu. Pokrywa mocowana na cztery plastikowe śruby gwarantuje łatwy dostęp do wnętrza po odkręceniu.

• Wymiary zewnętrzne 241 x 194 x 127 mm: kompaktowa obudowa, która zmieści się w standardowych instalacjach, a jednocześnie oferuje wystarczającą pojemność dla wiązek przewodów lub niewielkich urządzeń.
• Wymiary wewnętrzne 225 x 175 x 120 mm: przestronne wnętrze ułatwia układanie przewodów, łączenie i serwisowanie bez zbędnego ściskania kabli.
• Materiał ABS: odporny na uderzenia, lekki i stabilny termicznie – korpus nie odkształca się w typowych warunkach pracy wewnątrz budynków.
• Pokrywa z plastikowymi śrubami: szybki demontaż bez użycia narzędzi (wkrętak tylko do odkręcenia śrub), jednocześnie pewne zamknięcie zapobiegające przypadkowemu otwarciu.
• Montaż naścienny: możliwość bezpośredniego przymocowania do ściany za pomocą kołków rozporowych (nie dołączonych) – prosty i stabilny sposób instalacji w suchych pomieszczeniach.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej i posiada deklarację zgodności CE. Jako element wyposażenia instalacji elektrycznych niskiego napięcia powinien być stosowany zgodnie z postanowieniami norm krajowych (np. PN-IEC 60364) oraz wytycznymi producenta. Przed montażem należy sprawdzić lokalne przepisy i wymagania dotyczące puszek rozgałęźnych.

Zastosowanie

Puszka Thalassa NSYTBS241912H jest uniwersalną obudową do ochrony i prowadzenia połączeń elektrycznych w instalacjach niskiego napięcia. Sprawdza się jako puszka rozgałęźna, łączeniowa lub miejsce montażu małych przycisków i sygnalizatorów.

• Jako puszka rozgałęźna do łączenia przewodów w instalacjach oświetleniowych, gniazd wtykowych i obwodów sterowniczych.
• Do ochrony połączeń w suchych pomieszczeniach biurowych, mieszkalnych i przemysłowych (wewnątrz budynków).
• Jako obudowa na przejściówki, złącza lub moduły elektroniczne o niewielkich gabarytach (np. zasilacze, sterowniki).
• W systemach automatyki budynkowej – do ukrycia i zabezpieczenia okablowania w puszkach podtynkowych lub natynkowych.

Wskazówki Montażowe

Montaż puszki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (min. SEP do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Puszkę mocuje się do ściany za pomocą kołków rozporowych (średnica do 6 mm) – otwory montażowe znajdują się w narożnikach korpusu. Do wprowadzania przewodów zaleca się stosowanie dławic kablowych lub przepustów gumowych o odpowiednim stopniu ochrony (nie dołączone). Używać przewodów o przekroju dostosowanym do obciążenia i zgodnie z projektem instalacji. Pokrywę dokręcać ręcznie – moment dokręcania śrub plastikowych nie powinien przekraczać 0,5 Nm (dokumentacja producenta). Po zakończeniu prac sprawdzić szczelność zamknięcia.

FAQ

• Czy puszka jest odporna na warunki atmosferyczne? Nie – produkt przeznaczony do montażu wewnątrz budynków, w suchych pomieszczeniach. Brak danych o stopniu ochrony IP, dlatego nie należy stosować na zewnątrz ani w miejscach narażonych na wilgoć.
• Jakie są dokładne wymiary wewnętrzne? Wysokość wewnętrzna to 225 mm, szerokość wewnętrzna 175 mm, głębokość wewnętrzna 120 mm. Przestrzeń ta pozwala na swobodne ułożenie przewodów i zamocowanie okablowania.
• Czy do puszki można zamontować typowe gniazda i łączniki? Puszka nie ma dedykowanych otworów na osprzęt natynkowy. Standardowo służy jako puszka rozgałęźna – do montażu listew zaciskowych, złącz lub małych modułów. W przypadku potrzeby montażu gniazda należy zastosować adapter lub puszkę z odpowiednim wyposażeniem.
