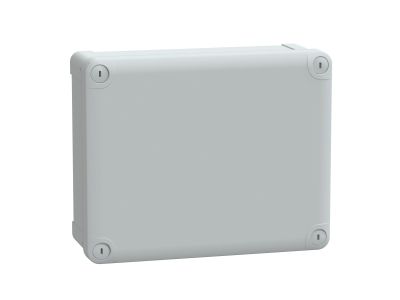

Puszka ABS IP66 IK07 wew 225x175x80 (WxSxG) zew 241x194x194 nieprzezroczysta pokrywa W20 RAL7035 | NSYTBS24198 Schneider Electric

Opis i Kluczowe Cechy

Puszka instalacyjna Schneider Electric z serii Thalassa TBS, o numerze katalogowym NSYTBS24198, to profesjonalne rozwiązanie zaprojektowane z myślą o wymagających systemach elektroinstalacyjnych. Wykonana z wysokiej jakości tworzywa ABS (akrylonitryl-butadien-styren), charakteryzuje się doskonałą odpornością na uderzenia na poziomie IK07, co chroni wewnętrzne komponenty przed uszkodzeniami mechanicznymi. Obudowa posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, umożliwiając montaż w środowiskach o podwyższonej wilgotności i zapyleniu.

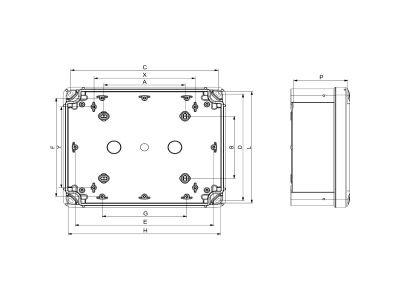

• Wymiary zewnętrzne: Wysokość 241 mm, szerokość 194 mm oraz głębokość 87 mm zapewniają optymalną przestrzeń dla aparatury.
• Przestrzeń wewnętrzna: Użytkowa przestrzeń o wymiarach 225x175x80 mm pozwala na swobodne rozmieszczenie złączek, przekaźników czy zasilaczy.
• Konstrukcja: Jednoczęściowy korpus formowany metodą wtryskową gwarantuje sztywność i szczelność struktury.
• Pokrywa: Nieprzezroczysta pokrywa w kolorze RAL 7035 (jasnoszary) estetycznie maskuje zawartość, chroniąc ją przed wzrokiem osób niepowołanych oraz promieniowaniem UV.
• System zamykania: Zastosowanie czterech plastikowych śrub pokrywy eliminuje ryzyko korozji elementów mocujących.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa dla obudów izolacyjnych. Materiał ABS użyty do produkcji charakteryzuje się właściwościami samogasnącymi, co podnosi poziom bezpieczeństwa pożarowego w obiekcie. Wysoki stopień ochrony IP66 jest zgodny z normą PN-EN 60529, co potwierdza przydatność puszki do pracy w trudnych warunkach przemysłowych. Odporność mechaniczna IK07 jest zgodna z normą PN-EN 62262, co czyni ją odporną na uderzenia o energii do 2 dżuli.

Zastosowanie

Puszka Thalassa TBS NSYTBS24198 jest urządzeniem wielozadaniowym, znajdującym szerokie zastosowanie w automatyce budynkowej oraz przemyśle. Idealnie sprawdza się jako:

• Obudowa dla listew zaciskowych i rozdzielaczy sygnałów w systemach sterowania.
• Punkt dostępowy dla okablowania strukturalnego w halach produkcyjnych i magazynach.
• Zabezpieczenie układów elektronicznych i sterowników PLC przed wpływem czynników zewnętrznych.
• Puszka odgałęźna w instalacjach natynkowych, montowana bezpośrednio na ścianach lub konstrukcjach wsporczych.

Wskazówki Montażowe

Montaż obudowy odbywa się bezpośrednio na ścianie, co ułatwia integrację z istniejącą infrastrukturą. Podczas instalacji zaleca się:

• Zastosowanie odpowiednich dławnic kablowych o stopniu ochrony nie niższym niż IP66, aby zachować deklarowaną szczelność całej obudowy.
• Zachowanie ostrożności podczas dokręcania plastikowych śrub pokrywy, aby zapewnić równomierny docisk uszczelki bez ryzyka zerwania gwintu.
• Wykorzystanie wewnętrznych punktów montażowych do stabilnego osadzenia szyn DIN lub płyt montażowych.
• W przypadku montażu na zewnątrz, należy upewnić się, że puszka nie jest narażona na ekstremalne obciążenia termiczne przekraczające specyfikację materiału ABS.

FAQ

• Czy puszka posiada w zestawie uszczelkę? Tak, konstrukcja puszki Thalassa TBS zapewnia szczelność IP66 dzięki precyzyjnemu dopasowaniu korpusu i pokrywy oraz systemowi uszczelnienia.
• Czy śruby pokrywy mogą zardzewieć? Nie, w modelu NSYTBS24198 zastosowano śruby wykonane z tworzywa sztucznego, co całkowicie eliminuje problem korozji, nawet w wilgotnym środowisku.
• Czy wewnątrz puszki można zamontować szynę DIN? Tak, wymiary wewnętrzne 225x175 mm pozwalają na montaż standardowych szyn DIN TS35 po zastosowaniu odpowiednich wkrętów montażowych.
• Jaki jest kolor obudowy? Puszka wykonana jest w standardowym kolorze przemysłowym RAL 7035 (jasnoszary).
