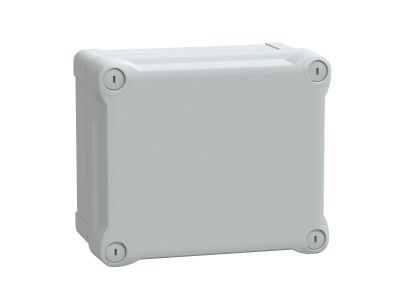

Puszka ABS IP66 IK07 wew 175x150x100 (WxSxG) zew 193x164x105 nieprzezroczysta pokrywa W40 RAL7035 | NSYTBS191610H Schneider Electric

Opis i Kluczowe Cechy

Puszka instalacyjna Schneider Electric z serii Thalassa TBS, o numerze katalogowym NSYTBS191610H, to profesjonalne rozwiązanie zaprojektowane z myślą o ochronie komponentów elektrycznych i elektronicznych w wymagających środowiskach. Wykonana z wysokiej jakości tworzywa ABS (akrylonitryl-butadien-styren), charakteryzuje się doskonałą odpornością na uderzenia na poziomie IK07, co zapewnia bezpieczeństwo przed uszkodzeniami mechanicznymi. Obudowa posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, czyniąc ją idealnym wyborem do montażu w miejscach narażonych na wilgoć i zapylenie.

• Wymiary zewnętrzne: Wysokość 193 mm, szerokość 164 mm oraz głębokość 105 mm pozwalają na optymalne zagospodarowanie przestrzeni montażowej.
• Przestrzeń wewnętrzna: Użytkowa przestrzeń o wymiarach 175x150x100 mm umożliwia swobodny montaż listew zaciskowych, zasilaczy czy sterowników.
• Konstrukcja: Jednoczęściowy, formowany korpus gwarantuje sztywność strukturalną i długowieczność.
• Pokrywa: Nieprzezroczysta pokrywa w kolorze szarym (RAL 7035) zapewnia estetyczny wygląd i ochronę przed promieniowaniem UV oraz wzrokiem osób niepowołanych.
• System zamykania: Zastosowanie czterech plastikowych śrub pokrywy eliminuje ryzyko korozji elementów złącznych i ułatwia serwisowanie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa dla obudów pustych stosowanych w rozdzielnicach i sterownicach niskonapięciowych. Materiał ABS użyty do produkcji jest wolny od halogenów, co jest kluczowe w kontekście bezpieczeństwa przeciwpożarowego, ograniczając emisję toksycznych gazów w przypadku pożaru. Wysoki stopień ochrony IP66 potwierdza zgodność z normą PN-EN 60529, a odporność mechaniczna IK07 jest zgodna z normą PN-EN 62262.

Zastosowanie

Puszka Thalassa TBS jest urządzeniem wielozadaniowym, znajdującym szerokie zastosowanie w automatyce przemysłowej oraz elektroinstalacjach budynkowych. Doskonale sprawdza się jako:

• Obudowa dla systemów sterowania i sygnalizacji w halach produkcyjnych.
• Węzeł rozdzielczy dla instalacji zewnętrznych narażonych na warunki atmosferyczne.
• Puszka połączeniowa dla systemów monitoringu CCTV i alarmowych.
• Osłona dla aparatury modułowej montowanej na szynach DIN w środowiskach o podwyższonym zapyleniu.

Wskazówki Montażowe

Montaż obudowy odbywa się bezpośrednio na ścianie lub innej płaskiej powierzchni, co zapewnia stabilność instalacji. Dzięki symetrycznej konstrukcji, puszka może być montowana zarówno w pionie, jak i w poziomie. Podczas instalacji dławnic kablowych należy pamiętać o zachowaniu odpowiedniego stopnia ochrony IP poprzez zastosowanie dedykowanych uszczelek. Plastikowe śruby pokrywy powinny być dokręcane z wyczuciem, aby zapewnić równomierny docisk uszczelki bez ryzyka zerwania gwintu w korpusie. Wewnątrz obudowy znajdują się punkty montażowe ułatwiające instalację płyt montażowych lub wsporników pod szyny DIN.

FAQ

• Czy puszka jest odporna na promieniowanie UV? Tak, materiał ABS w kolorze RAL 7035 wykazuje dobrą odporność na starzenie pod wpływem światła, jednak w przypadku ekstremalnej ekspozycji zewnętrznej zaleca się weryfikację warunków środowiskowych.
• Czy w zestawie znajdują się śruby montażowe do ściany? Zestaw zawiera korpus, pokrywę oraz 4 śruby do przykręcenia pokrywy. Kołki i śruby do montażu ściennego należy dobrać indywidualnie do rodzaju podłoża.
• Czy można w tej puszce zamontować szynę DIN? Tak, wymiary wewnętrzne oraz konstrukcja korpusu pozwalają na montaż standardowych szyn DIN oraz płyt montażowych dedykowanych do serii Thalassa.
