Puszka ABS IP66 IK07 wew 175x105x80 (WxSxG) zew 192x121x87 nieprzezroczysta pokrywa W20 RAL7035 | NSYTBS19128 Schneider Electric

Opis i Kluczowe Cechy

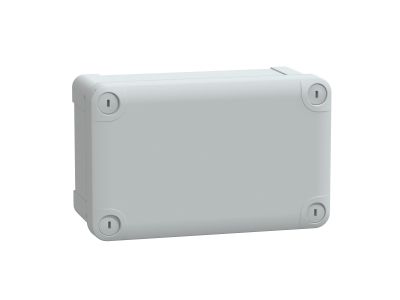

Puszka instalacyjna z serii Thalassa TBS, model NSYTBS19128 od renomowanego producenta Schneider Electric, to profesjonalne rozwiązanie dedykowane do ochrony komponentów elektrycznych i elektronicznych w wymagających środowiskach. Wykonana z wysokiej jakości tworzywa ABS (akrylonitryl-butadien-styren), charakteryzuje się doskonałym balansem między lekkością a wytrzymałością mechaniczną. Obudowa posiada stopień ochrony IP66 zgodnie z normą IEC 60529, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody z dowolnego kierunku. Odporność mechaniczna na poziomie IK07 (energia uderzenia 2J) zapewnia bezpieczeństwo przed przypadkowymi uderzeniami, co jest kluczowe w warunkach przemysłowych.

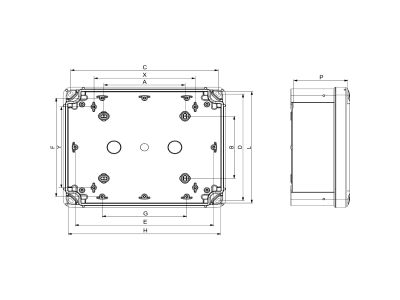

• Wymiary zewnętrzne: 192 mm wysokości, 121 mm szerokości oraz 87 mm głębokości pozwalają na optymalne zagospodarowanie przestrzeni montażowej.
• Przestrzeń wewnętrzna: Użytkowa powierzchnia o wymiarach 175 x 105 x 80 mm umożliwia swobodny montaż złączek, przekaźników czy niewielkich sterowników PLC.
• Konstrukcja: Jednoczęściowy, formowany korpus eliminuje ryzyko nieszczelności na łączeniach, a nieprzezroczysta pokrywa w kolorze szarym (RAL 7035) chroni zawartość przed wzrokiem osób niepowołanych oraz promieniowaniem UV.
• System zamykania: Zastosowanie czterech plastikowych śrub pokrywy gwarantuje odporność na korozję i ułatwia serwisowanie w wilgotnych warunkach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa. Puszka spełnia wymagania normy IEC 62208, która definiuje ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki klasie izolacji II, obudowa zapewnia pełne bezpieczeństwo użytkowania poprzez eliminację ryzyka porażenia prądem przy dotyku pośrednim, co jest kluczowe w instalacjach o wysokim standardzie bezpieczeństwa.

Zastosowanie

Dzięki swojej wielozadaniowości, puszka Thalassa TBS znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa:

• Automatyka przemysłowa: Jako obudowa dla modułów I/O, zasilaczy oraz listew zaciskowych na liniach produkcyjnych.
• Infrastruktura zewnętrzna: Ochrona połączeń kablowych w systemach oświetlenia, monitoringu CCTV oraz systemach alarmowych narażonych na warunki atmosferyczne.
• Energetyka: Punkt rozdzielczy w instalacjach niskiego napięcia, gdzie wymagana jest wysoka szczelność i trwałość obudowy.
• Gospodarka wodno-ściekowa: Ze względu na odporność na korozję i szczelność IP66, idealnie nadaje się do montażu w przepompowniach i oczyszczalniach.

Wskazówki Montażowe

Montaż puszki NSYTBS19128 jest intuicyjny i przystosowany do bezpośredniego mocowania na ścianie lub innej płaskiej powierzchni. Aby zachować deklarowany stopień ochrony IP66, należy pamiętać o kilku kluczowych zasadach:

• Dławnice kablowe: Należy stosować dławnice o stopniu ochrony nie niższym niż IP66, dopasowane do średnicy wprowadzanych przewodów.
• Moment dokręcania: Śruby plastikowe pokrywy powinny być dokręcane z wyczuciem, aby zapewnić równomierny docisk uszczelki bez ryzyka uszkodzenia gwintu.
• Orientacja: Choć puszka jest wielozadaniowa, zaleca się montaż pionowy, aby zminimalizować osadzanie się zanieczyszczeń na górnej krawędzi uszczelki.
• Akcesoria: Wewnątrz obudowy znajdują się punkty montażowe ułatwiające instalację szyn DIN lub płyt montażowych.

FAQ

• Czy puszka jest odporna na promieniowanie UV? Tak, tworzywo ABS użyte w serii Thalassa TBS jest stabilizowane pod kątem odporności na warunki atmosferyczne, co pozwala na montaż zewnętrzny.
• Czy w zestawie znajdują się dławnice? Nie, dławnice kablowe należy dobrać oddzielnie, zależnie od liczby i przekroju stosowanych kabli.
• Jaki jest kolor obudowy? Obudowa wykonana jest w standardowym kolorze przemysłowym RAL 7035 (jasnoszary).
• Ile sztuk znajduje się w opakowaniu zbiorczym? Zgodnie ze specyfikacją producenta, produkt dostarczany jest w zestawie zawierającym 2 sztuki puszek.
