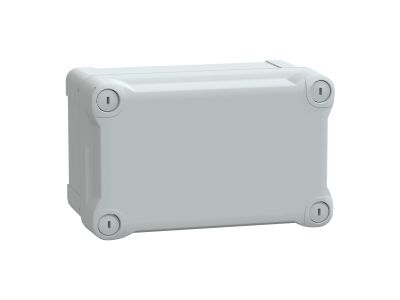

Puszka ABS IP66 IK07 wew 175x105x100 (WxSxG) zew 192x121x105 nieprzezroczysta pokrywa W40 RAL7035 | NSYTBS191210H Schneider Electric

Opis i Kluczowe Cechy

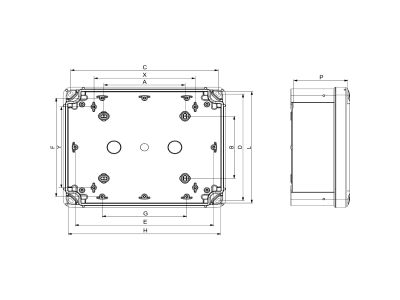

Puszka ABS IP66 IK07 o symbolu NSYTBS191210H to obudowa wielozadaniowa z serii Thalassa TBS, przeznaczona do montażu na ścianie. Wykonana z wytrzymałego tworzywa ABS, zapewnia ochronę przed pyłem i strumieniami wody (IP66) oraz odporność mechaniczną na uderzenia (IK07). Zestaw zawiera 2 sztuki w komplecie z korpusem, nieprzezroczystą pokrywą w kolorze RAL7035 oraz plastikowymi śrubami mocującymi. Wymiary zewnętrzne 192x121x105 mm, wewnętrzne 175x105x100 mm – kompaktowa konstrukcja ułatwia aranżację wnętrza.

• Stopień ochrony IP66: Pełna ochrona przed pyłem (pyłoszczelność) oraz silnymi strumieniami wody – gwarantuje niezawodność w trudnych warunkach i na zewnątrz.
• Odporność na uderzenia IK07: Wytrzymałość na energię uderzenia do 2 J – zabezpiecza instalację przed przypadkowymi uszkodzeniami mechanicznymi.
• Materiał ABS: Trwałe, odporne chemicznie tworzywo o dobrej sztywności – długowieczność obudowy w zmiennych warunkach otoczenia.
• Wymiary wewnętrzne 175x105x100 mm: Przestronna komora umożliwia łatwe prowadzenie przewodów i montaż aparatury modułowej lub złączy.
• Zestaw 2 sztuk: Ekonomiczne rozwiązanie – w jednym opakowaniu otrzymujesz dwa kompletne korpusy z pokrywami, co obniża koszty transportu i magazynowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących obudów dla osprzętu elektrycznego. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Stopień ochrony IP66 oraz klasa odporności na uderzenia IK07 potwierdzone są zgodnie z odpowiednimi procedurami badawczymi. Montaż i użytkowanie zgodne z przeznaczeniem gwarantuje bezpieczeństwo instalacji.

Zastosowanie

Puszka ABS IP66 IK07 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka odporność na warunki atmosferyczne i uszkodzenia mechaniczne. Sprawdzi się zarówno w instalacjach przemysłowych, jak i w systemach automatyki budynkowej.

• Jako obudowa dla rozgałęźników, złącz i przekaźników w instalacjach zewnętrznych (ogrody, parkingi, elewacje).
• Do zabezpieczenia połączeń kablowych w obiektach przemysłowych o podwyższonym zapyleniu (hale, magazyny).
• Jako puszkuje dla czujników, elementów sterujących i zasilających w systemach automatyki i IoT.
• W budownictwie mieszkaniowym i usługowym do ukrycia połączeń w miejscach narażonych na zachlapanie (balkony, tarasy, kotłownie).

Wskazówki Montażowe

Montaż puszki powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Obudowę mocuje się bezpośrednio do ściany za pomocą kołków i wkrętów (nie dołączonych do zestawu). Śruby pokrywy dokręcaj ręcznie z umiarem – zalecany moment dokręcania znajduje się w dokumentacji producenta. Przekroje przewodów dobieraj zgodnie z normami do przewidywanego prądu obciążenia. Upewnij się, że wszystkie uszczelki są prawidłowo osadzone, aby zachować stopień ochrony IP66.

FAQ

• Czy puszka jest odporna na promieniowanie UV? Tworzywo ABS używane w tej obudowie jest stabilizowane UV – przeznaczone do pracy na zewnątrz, jednak długotrwała ekspozycja na intensywne słońce może powodować stopniowe starzenie powierzchni (wybielanie). Zaleca się stosowanie w miejscach częściowo zacienionych lub użycie dodatkowej osłony.
• Ile puszek znajduje się w zestawie? W opakowaniu znajdują się 2 kompletne zestawy: każdy zawiera korpus i nieprzezroczystą pokrywę z plastikowymi śrubami. Nie ma osobnych elementów – wszystko jest gotowe do montażu.
• Czy mogę zamontować w puszce przekaźnik lub stycznik modułowy? Tak, wymiary wewnętrzne 175x105x100 mm pozwalają na umieszczenie większości aparatury modułowej o wysokości do ok. 95 mm (np. styczniki, przekaźniki, wyłączniki różnicowoprądowe). Należy uwzględnić przestrzeń na okablowanie i zachować odstępy izolacyjne.
