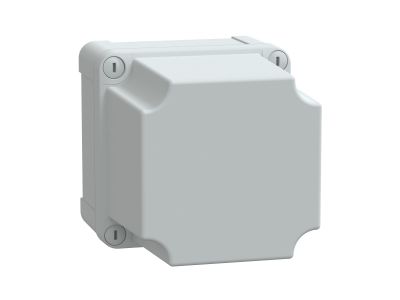

Puszka ABS IP66 IK07 wew 105x105x125 (WxSxG) zew 116x116x132 nieprzezroczysta pokrywa W20 RAL7035 | NSYTBS111113H Schneider Electric

Opis i Kluczowe Cechy

Puszka instalacyjna Thalassa TBS o symbolu NSYTBS111113H to solidna obudowa z termoplastycznego ABS, zaprojektowana do pracy w trudnych warunkach. Oferuje stopień ochrony IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody) oraz odporność mechaniczną IK07 (energia uderzenia 2 J). Wymiary wewnętrzne 105 x 105 x 125 mm zapewniają przestrzeń dla łączówek, przekaźników czy zasilaczy. Produkt dostarczany w zestawie 2 sztuk, co obniża koszt jednostkowy przy instalacjach wymagających kilku punktów rozgałęźnych.

• Stopień ochrony IP66: całkowita pyłoszczelność i ochrona przed strumieniami wody – puszka nadaje się do montażu w wilgotnych pomieszczeniach oraz na zewnątrz (np. w ogrodzie, na tarasie).
• Odporność mechaniczna IK07: wytrzymuje uderzenia o energii 2J, zabezpieczając elementy wewnątrz przed przypadkowymi uszkodzeniami.
• Obudowa z ABS: wysoka wytrzymałość, odporność na korozję i działanie wielu chemikaliów, przy niskiej wadze ułatwiającej transport i montaż.
• Wymiary wewnętrzne 105x105x125 mm: pojemna przestrzeń montażowa dla standardowych łączówek, przekaźników lub zasilaczy modułowych, umożliwiająca wygodne prowadzenie przewodów.
• Zestaw 2 sztuk: ekonomiczne rozwiązanie do jednoczesnego wyposażenia dwóch niezależnych lokalizacji – idealne przy budowie lub modernizacji rozdzielni.
• Nieprzezroczysta pokrywa z plastikowymi śrubami: szybki montaż bez ryzyka korozji łączników, jednolity wygląd w kolorze RAL7035 (szary).

Zgodność z Normami

Puszka Thalassa TBS spełnia wymagania stopnia ochrony IP66 zgodnie z normą IEC 60529 oraz odporności mechanicznej IK07 według IEC 62262. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Producent deklaruje spełnienie standardów DIN dla obudów instalacyjnych.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości puszka Thalassa NSYTBS111113H sprawdza się w instalacjach wymagających ochrony przed wilgocią, pyłem i uderzeniami. Uniwersalne wymiary wewnętrzne umożliwiają zabudowę elementów aparatury modułowej, sterowników oraz łączówek.

• Jako puszka rozgałęźna w obwodach elektrycznych budynków mieszkalnych, biurowych i przemysłowych.
• Do ochrony łączówek, styczników i przekaźników w instalacjach wilgotnych (piwnice, kotłownie, pralnie) oraz zewnętrznych (ogród, taras).
• W systemach automatyki budynkowej – jako obudowa dla modułów sterujących i zasilaczy w miejscach narażonych na przypadkowe uderzenia.
• Do montażu na ścianie w liniach technologicznych i maszynach, gdzie wymagana jest odporność na wodę i pył (IP66).

Wskazówki Montażowe

Montaż puszki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Puszkę mocuje się do ściany za pomocą kołków i śrub odpowiednich do podłoża (otwory montażowe w korpusie). Wprowadzanie przewodów należy realizować przez dławice kablowe o odpowiednim stopniu ochrony (nie wchodzą w skład zestawu). Śruby pokrywy (plastikowe, dołączone) dokręca się tak, aby zapewnić równomierny docisk uszczelki. Przekrój przewodów oraz rodzaj dławic dobrać zgodnie z projektem instalacji i maksymalnym obciążeniem prądowym.

FAQ

• Czy puszka jest przezroczysta? Nie, pokrywa jest nieprzezroczysta, wykonana z litego ABS w kolorze RAL7035. Nie umożliwia wizualnego podglądu wnętrza.
• Jaki stopień ochrony IP ma ta puszka? IP66 – pyłoszczelna i odporna na silne strumienie wody (np. z myjek ciśnieniowych). Dodatkowo posiada odporność mechaniczną IK07 (2J).
• Czy w zestawie znajdują się śruby do montażu na ścianie? W zestawie są 4 plastikowe śruby do mocowania pokrywy. Śruby i kołki do przytwierdzenia puszki do ściany należy zakupić oddzielnie, dobierając je do rodzaju podłoża.
