Puszka 4M INOX IP66 | 088064 Legrand

Opis i Kluczowe Cechy

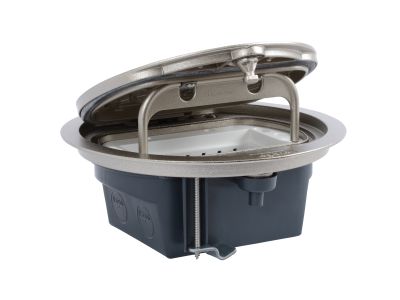

Puszka podłogowa 4M INOX IP66 (symbol 088064) przeznaczona jest do montażu układów modułowych Mosaic w podłogach. Dzięki stopniowi ochrony IP66 (przy zamkniętej pokrywie) oraz odporności mechanicznej IK09 zapewnia bezpieczną i niezawodną pracę w wymagających warunkach eksploatacji. Puszka dostarczana jest z pokrywą uchylną i uchwytem dla 4 modułów Mosaic, co pozwala na elastyczne konfigurowanie gniazd sterujących, sygnalizacyjnych lub multimedialnych.

• Stopień ochrony IP66: Pełna ochrona przed pyłem oraz silnymi strugami wody – puszka nadaje się do instalacji w miejscach narażonych na zachlapanie, np. w halach produkcyjnych, kuchniach czy na tarasach.
• Odporność na uderzenia IK09: Wytrzymałość mechaniczna na energię uderzenia do 10 J – eliminuje ryzyko uszkodzenia pod wpływem przypadkowych uderzeń lub nadepnięcia.
• 4 moduły Mosaic: Możliwość zabudowy czterech elementów systemu Mosaic (przyciski, gniazda, sygnalizatory, przyłącza) w jednej puszce – oszczędność miejsca i estetyczny wygląd.
• Pokrywa uchylna: Łatwy dostęp do modułów bez konieczności demontażu całej puszki – wygoda podczas konserwacji i wymiany elementów.
• Podłączenie wtyczkami kątowymi: Umożliwia wyprowadzenie przewodów z boku puszki, co ułatwia prowadzenie instalacji w podłogach technicznych i zachowanie niskiego profilu.

Zgodność z Normami

Puszka spełnia wymagania norm EN 60670-1 oraz EN 60670-23, dotyczących puszek i obudów dla urządzeń elektrycznych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Puszka podłogowa 4M INOX IP66 jest uniwersalnym rozwiązaniem do zabudowy w podłogach betonowych wylewanych (z użyciem ramy montażowej nr ref. 088069) oraz w podłogach technicznych. Stosowana jest w obiektach komercyjnych i publicznych, gdzie wymagana jest wysoka odporność na warunki zewnętrzne i mechaniczne.

• Montaż gniazd sterowniczych i sygnalizacyjnych w biurach open space – dostęp do funkcji bez ingerencji w estetykę podłogi.
• Instalacja gniazd multimedialnych w salach konferencyjnych – możliwość podłączenia sprzętu AV bez kabli na posadzce.
• Punkty przyłączeniowe w holach, korytarzach i przestrzeniach publicznych narażonych na zalanie wodą – ochrona IP66.
• Systemy przyzywowe i sygnalizacyjne w zakładach przemysłowych, gdzie występują uderzenia mechaniczne – odporność IK09.

Wskazówki Montażowe

Montaż puszki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Puszka przeznaczona jest do montażu na szynie lub bezpośrednio w wylewce betonowej (z użyciem ramy 088069) lub w podłodze technicznej. Przekrój przewodów należy dobrać zgodnie z obciążeniem instalacji. Dokręcanie elementów mocujących – zgodnie z dokumentacją producenta. Dla zachowania stopnia ochrony IP66 należy upewnić się, że pokrywa jest prawidłowo zamknięta, a przepusty kablowe uszczelnione.

FAQ

• Czy puszka jest wodoszczelna? Tak, przy zamkniętej pokrywie zapewnia stopień ochrony IP66, co oznacza całkowitą ochronę przed pyłem i ochronę przed silnymi strugami wody.
• Jaka jest odporność mechaniczna puszki? Puszka posiada odporność na uderzenia IK09 – jest odporna na uderzenia o energii do 10 J, np. przypadkowe nadepnięcie czy upadek narzędzia.
• Czy można montować puszkę w podłodze betonowej bez dodatkowej ramy? Do montażu w podłogach betonowych wylewanych zaleca się stosowanie ramy nr ref. 088069, która zapewnia stabilne mocowanie i poziomowanie puszki.
