Pusta obudowa Harmony XALK , żółta, z szarą podstawą, 1 wywiercenie, ARRET D'URGENCE/logo ISO13850 | XALK01HFR Schneider Electric

Opis i Kluczowe Cechy

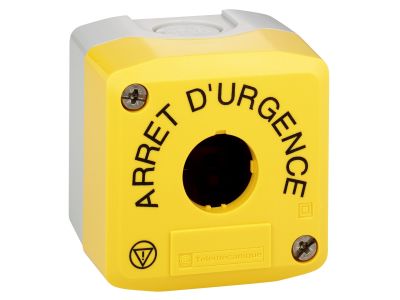

Pusta obudowa Harmony XALK01HFR firmy Schneider Electric to żółta obudowa z szarą podstawą, przeznaczona do tworzenia przycisku awaryjnego stopu. Posiada jedno wywiercenie (otwór) umożliwiające montaż modułu przyciskowego oraz nadruk ARRET D’URGENCE z logo normy ISO13850. Dzięki pustej konstrukcji daje pełną swobodę doboru elementów stykowych i modułów, co pozwala skonfigurować wyłącznik awaryjny dokładnie według potrzeb instalacji.

• Kolor żółty z szarą podstawą: wysoka widoczność i jednoznaczne oznakowanie ostrzegawcze zgodne z międzynarodowymi konwencjami dla urządzeń bezpieczeństwa.
• 1 wywiercenie (otwór Ø22 mm): umożliwia montaż standardowego modułu przycisku lub głowicy awaryjnego stopu z rodziny Harmony XALK.
• Oznaczenie ARRET D’URGENCE i logo ISO13850: potwierdza przeznaczenie do systemów wyłączników awaryjnych i ułatwia identyfikację funkcji w różnych krajach.
• Pusta obudowa: pozwala na indywidualną konfigurację – można zamontować odpowiednie styki, moduły świecące lub przyciski w zależności od wymagań obwodu.
• Konstrukcja modułowa Harmony XALK: kompatybilna z szeroką gamą głowic, modułów stykowych i akcesoriów, co zapewnia elastyczność w projektowaniu systemów sterowania.

Zgodność z Normami

Obudowa XALK01HFR posiada oznaczenie ISO13850, które dotyczy wyłączników awaryjnych – zatrzymania awaryjnego maszyn. Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej (oznakowanie CE). Zastosowane kolorystyka i symbolika są zgodne z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Pusta obudowa Harmony XALK01HFR jest przeznaczona do budowy przycisków awaryjnego stopu w instalacjach przemysłowych i maszynowych. Pozwala na szybkie i bezpieczne zatrzymanie urządzenia w sytuacji zagrożenia.

• Awaryjne zatrzymanie maszyn produkcyjnych, linii montażowych, przenośników i obrabiarek.
• Element systemów bezpieczeństwa w szafach sterowniczych, pulpitoerniach i panelach operatorskich.
• Montaż w aplikacjach wymagających indywidualnego doboru styków (NO/NC) oraz ewentualnego podświetlenia lub sygnalizacji.
• Wykorzystanie w zakładach przemysłu ciężkiego, lekkiego, spożywczego, a także w maszynach rolniczych i budowlanych.

Wskazówki Montażowe

Montaż obudowy i urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę montuje się w odpowiednim wycięciu panelu (typowy otwór Ø22 mm) lub przykręca do szyny TH35 (jeśli przewidziano przez producenta). Momenty dokręcania śrub oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną konkretnych elementów montowanych w obudowie. Pamiętaj o właściwym oznakowaniu funkcji wyłącznika awaryjnego.

FAQ

• Czy obudowa zawiera przycisk awaryjny? Nie. Jest to pusta obudowa przeznaczona do samodzielnego montażu modułu przycisku (np. głowicy XALK) oraz styków. Zestaw należy dobrać oddzielnie, w zależności od potrzeb.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP w podstawowych danych produktu. Aby uzyskać informacje o szczelności, należy sprawdzić kartę katalogową pełnego zestawu lub skontaktować się z producentem.
• Czy obudowa jest zgodna z normą ISO13850? Tak, na obudowie znajduje się logo ISO13850, co potwierdza jej przeznaczenie do systemów wyłączników awaryjnych oraz zgodność z wymaganiami tej normy.
