Pusta obudowa aluminiowa AlSi12, KLIPPON K01, 64x58x34mm, IP68 | 1565240000 Weidmuller

Opis i Kluczowe Cechy

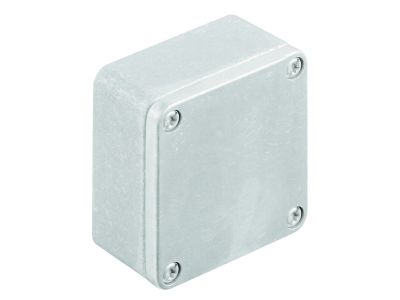

Obudowa aluminiowa KLIPPON K01 (indeks 1565240000) wykonana z odpornego na korozję stopu AlSi12. Kompaktowe wymiary 64x58x34mm pozwalają na montaż w ograniczonej przestrzeni, a stopień ochrony IP68 gwarantuje całkowitą pyłoszczelność oraz odporność na długotrwałe zanurzenie w wodzie. Obudowa przeznaczona do zewnętrznych instalacji elektrycznych i automatyki przemysłowej.

• Stop ochrony IP68: Pełna ochrona przed wnikaniem pyłu i ciągłym zanurzeniem – niezawodne działanie w wilgotnych i zapylonych środowiskach.
• Materiał AlSi12 (odlew aluminiowy): Wysoka odporność na korozję i uszkodzenia mechaniczne, długa żywotność w warunkach zewnętrznych.
• Wymiary 64 x 58 x 34 mm: Kompaktowa konstrukcja ułatwia montaż w ciasnych szafkach i puszkach.
• Lekka, ale wytrzymała konstrukcja: Łatwość transportu i instalacji bez utraty sztywności.
• Przygotowana do indywidualnego wyposażenia: Możliwość frezowania otworów i montażu dławików, przepustów kablowych zgodnie z potrzebami aplikacji.

Zgodność z Normami

Obudowa KLIPPON K01 została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich (seria DIN/EN) dla obudów łączeniowych i rozdzielczych. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności. Ze względu na brak konkretnych numerów norm w danych wejściowych, zalecamy weryfikację z dokumentacją techniczną producenta dla konkretnych zastosowań.

Zastosowanie

Uniwersalna obudowa przeznaczona do ochrony aparatury elektrycznej, sterującej i pomiarowej w trudnych warunkach przemysłowych i terenowych. Sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków.

• Osłona złącz, bezpieczników i styczników w instalacjach zewnętrznych (np. oświetlenie, pompy).
• Obudowa dla czujników i modułów automatyki budynkowej (BMS) w strefach wilgotnych.
• Kompaktowa puszka przyłączeniowa dla systemów fotowoltaicznych i ładowarek EV.
• Ochrona układów sterowania w zakładach przemysłu spożywczego, chemicznego i zewnętrznych szafach rozdzielczych.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace instalacyjne może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich przewodów znajdujących się wewnątrz. Obudowę mocować do podłoża za pomocą przeznaczonych do tego uchwytów lub śrub bezpośrednio przez przelotowe otwory montażowe (jeśli występują). Przy wprowadzaniu przewodów stosować dławice i przepusty o odpowiednim stopniu ochrony (min. IP68). Zalecany moment dokręcania śrub mocujących i dławic – zgodnie z instrukcją producenta. Przekrój przewodów dobierać do spodziewanego obciążenia prądowego.

FAQ

• Jakie dławiki kablowe pasują do tej obudowy? Obudowa KLIPPON K01 przystosowana jest do montażu dławików o gwincie zgodnym z mocowaniami (nie podano w danych wejściowych – zalecamy sprawdzenie karty katalogowej). Typowo stosuje się dławiki PG lub M z uszczelkami IP68.
• Czy obudowa może być stosowana w strefie zagrożonej wybuchem? Stopień ochrony IP68 nie jest jednoznaczny z oznaczeniem przeciwwybuchowym. Brak atestu Ex – obudowa nie jest certyfikowana do pracy w strefach zagrożonych wybuchem. Należy stosować wyłącznie w zwykłych warunkach przemysłowych/zewnętrznych.
• Czy wewnątrz można zamontować aparaturę modułową (np. wyłącznik nadprądowy)? Tak, jednak ze względu na ograniczone wymiary (64x58x34mm) przestrzeń jest niewielka. Aparatura modułowa standardowo ma szerokość 17,5mm/moduł – zmieści się maksymalnie 1-2 moduły (w zależności od głębokości). Przed montażem sprawdź rozmiary urządzenia.
