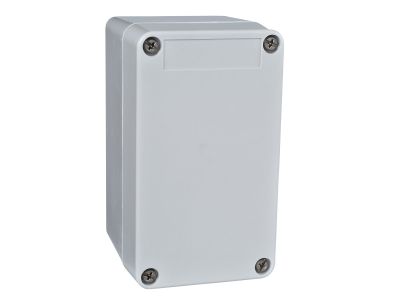

Pusta kaseta sterująca bez otworów szara 85x146mm Harmony XAP | XAPA1100 Schneider Electric

Opis i Kluczowe Cechy

Pusta kaseta sterująca Harmony XAP XAPA1100 firmy Schneider Electric to obudowa podtynkowa bez otworów, przeznaczona do tworzenia własnych paneli sterowniczych i sygnalizacyjnych. Wymiary płyty czołowej 85 x 146 mm oraz głębokość użyteczna 83 mm pozwalają na montaż standardowych przycisków, przełączników i wskaźników. Dzięki wysokiej szczelności IP65, IP69 oraz IP69K kaseta sprawdza się w środowiskach narażonych na kurz, strumienie wody i czyszczenie pod wysokim ciśnieniem.

• Stopień ochrony IP65 / IP69 / IP69K: Gwarantuje odporność na wnikanie pyłu, wody w strumieniu oraz mycie parą wodną – idealne do przemysłu spożywczego, myjni i stref mokrych.
• Wysoka odporność chemiczna: Kwasy, olej napędowy, oleje i smary, ropa naftowa, sole mineralne, woda morska, zasady – kaseta zachowuje integralność w agresywnym środowisku.
• Wymiary zewnętrzne 85 x 146 mm, głębokość użyteczna 83 mm: Zapewniają wystarczającą przestrzeń do montażu aparatury modułowej i przykręcanej.
• Montaż podtynkowy: Umożliwia estetyczne wbudowanie kasety w ścianę lub maszynę, oszczędzając miejsce i chroniąc kable.
• Brak otworów w płycie czołowej: Daje pełną swobodę konfiguracji – użytkownik sam wykonuje otwory pod wybrane elementy sterownicze.

Zgodność z Normami

Kaseta spełnia wymagania norm: IEC 60529 (stopnie ochrony IP) oraz NF C 20-010 (badania IP69). Posiada deklarowaną odporność na czynniki chemiczne zgodnie z danymi producenta. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Pusta kaseta Harmony XAP XAPA1100 pozwala na budowę indywidualnie zaprojektowanych pulpitów sterowniczych w miejscach o podwyższonej wilgotności, zapyleniu i narażeniu na substancje agresywne. Sprawdza się zarówno w instalacjach przemysłowych, jak i w obiektach komercyjnych.

• Sterowanie maszynami w przemyśle spożywczym – odporność na częste mycie środkami chemicznymi.
• Punkty sterowania w myjniach samochodowych i instalacjach zewnętrznych – wysoka szczelność IP69K.
• Budowa paneli operatorskich na statkach i platformach morskich – odporność na wodę morską i oleje.
• Indywidualne stanowiska sterownicze w laboratoriach i zakładach chemicznych – wytrzymałość na kwasy i zasady.

Wskazówki Montażowe

Montaż kasety oraz wszelkich elementów sterowniczych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w strefie montażu. Kasetę mocuje się w ścianie zgodnie z instrukcją producenta, a przewody prowadzi się w sposób zachowujący szczelność (np. dławnice o odpowiednim stopniu IP). Przekrój przewodów i momenty dokręcania zacisków dobierz do prądu znamionowego zastosowanej aparatury.

FAQ

• Czy kaseta ma wbudowane podświetlenie lub styki? Nie – jest to pusta obudowa bez otworów, przeznaczona do samodzielnego montażu przycisków, przełączników, lamp sygnalizacyjnych i innych elementów sterowniczych.
• Jaki jest stopień ochrony kasety? Czy można ją myć ciśnieniowo? Tak – kaseta posiada IP65 (pyłoszczelność i ochrona przed strugami wody) oraz IP69 a nawet IP69K, co oznacza odporność na mycie pod wysokim ciśnieniem i parą wodną.
• Jak wykonać otwory w płycie czołowej? Płyta czołowa jest jednolita – otwory należy wyciąć samodzielnie (np. wycinakiem lub wiertłem) w zależności od średnicy montowanych aparatów. Materiał kasety umożliwia precyzyjną obróbkę.
