Pusta kaseta sterująca 5 otworów Fi-22mm czarna plastikowa Harmony XALG | XALG05 Schneider Electric

Opis i Kluczowe Cechy

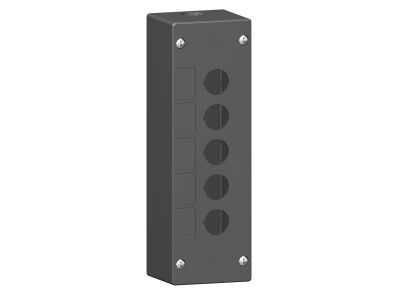

Pusta kaseta sterująca Harmony XALG05 firmy Schneider Electric to obudowa z czarnego tworzywa sztucznego wyposażona w 5 otworów o średnicy 22 mm. Przeznaczona do montażu elementów sterowniczych i sygnalizacyjnych serii XB5, zapewnia wysoki stopień ochrony IP66, IP67, IP69 oraz IP69K, dzięki czemu sprawdza się w najbardziej wymagających warunkach przemysłowych.

• 5 otworów Fi-22 mm: umożliwia zabudowę pięciu standardowych 22‑milimetrowych komponentów (przyciski, przełączniki, lampki) w jednej kasecie.
• Stopień ochrony IP66, IP67, IP69, IP69K: gwarantuje szczelność na pył, kurz, wodę (w tym strumienie pod ciśnieniem) oraz mycie wysokociśnieniowe – idealne do surowych środowisk.
• Czarne tworzywo sztuczne: wytrzymałe mechanicznie, odporne na korozję i działanie czynników chemicznych.
• Kompatybilność z serią Harmony XB5: pełna zgodność mechaniczna i estetyczna z bogatą gamą przycisków, przełączników i lampek sygnalizacyjnych o średnicy 22 mm.
• Przeznaczenie do surowego otoczenia: kaseta zaprojektowana do pracy w warunkach wilgoci, pyłu, wstrząsów i częstego mycia.

Zgodność z Normami

Produkt posiada stopień ochrony IP66, IP67, IP69 oraz IP69K zgodnie z normą IEC 60529. Spełnia wymagania dla urządzeń pracujących w surowym środowisku przemysłowym.

Zastosowanie

Kaseta XALG05 służy do budowy lokalnych paneli sterowniczych w przemyśle, na maszynach i liniach produkcyjnych, gdzie wymagana jest wysoka szczelność i odporność na czynniki zewnętrzne.

• Montaż przycisków sterujących START/STOP oraz przełączników trybu pracy.
• Instalacja lampek sygnalizacyjnych LED do wizualizacji stanów procesu.
• Tworzenie pulpitów operatorskich w strefach wilgotnych, zapylonych i narażonych na mycie (przemysł spożywczy, chemiczny, rolniczy).
• Adaptacja istniejących maszyn do dodatkowych elementów sterowania bez konieczności zmiany całej rozdzielnicy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania (jeśli w kasecie instalowane są elementy pod napięciem). Kaseta przeznaczona jest do montażu na płaskiej powierzchni – należy postępować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów oraz momenty dokręcania zacisków (dotyczy montowanych komponentów) dobierać według zaleceń producenta tych elementów.

FAQ

• Czy kaseta jest odporna na wodę i pył? Tak, posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, co oznacza ochronę przed pyłem oraz strumieniami wody, w tym myciem wysokociśnieniowym i zanurzeniem.
• Ile otworów ma kaseta i jaki jest ich standard? Kaseta XALG05 ma 5 otworów o średnicy 22 mm, przeznaczonych do montażu elementów serii Harmony XB5.
• Czy do kasety można zamontować elementy innych producentów? Kaseta zaprojektowana jest dla elementów o średnicy 22 mm. Aby zachować deklarowany stopień ochrony IP, zaleca się stosowanie dedykowanych komponentów Harmony XB5. Montaż innych części może wpłynąć na szczelność.
