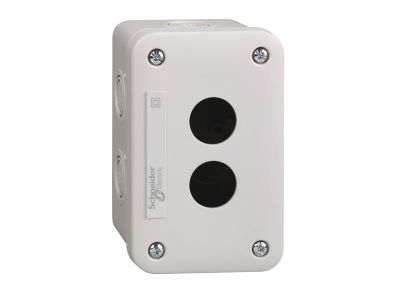

Pusta kaseta sterująca 2 otwory Fi-22mm jasnoszara Harmony XALE | XALE2 Schneider Electric

Opis i Kluczowe Cechy

Pusta kaseta sterująca Harmony XALE o symbolu XALE2 to obudowa przygotowana do zabudowy dwóch elementów sterowniczych i sygnalizacyjnych w otworach Ø22 mm. Wykonana w kolorze jasnoszarym, przeznaczona do jednostek sterujących i sygnalizacyjnych XB7. Jej konstrukcja ułatwia tworzenie rozproszonych pulpitów operatorskich bezpośrednio na szynie lub w rozdzielnicy.

• 2 otwory Ø22 mm: Umożliwiają montaż standardowych przycisków, przełączników, lamp kontrolnych oraz innych komponentów serii XB7, zapewniając elastyczną konfigurację panelu.
• Wejście kablowe – 2 otwory wypychane Ø20 mm: Upraszczają wprowadzenie przewodów do kasety, redukując czas instalacji.
• 6 otworów wypychanych dla ISO M20: Pozwalają na łatwe dopasowanie dławic kablowych i zaślepek, co zwiększa uniwersalność zastosowań.
• Jasnoszary kolor (RAL 7035): Neutralny wygląd pasujący do standardowych rozdzielnic i szaf sterowniczych, jednocześnie odporny na starzenie się.
• Kompatybilność z serią Harmony XB7: Bezproblemowe łączenie z aparaturą 22 mm tej samej linii – oszczędność czasu przy projektowaniu i montażu.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada oznakowanie CE, co potwierdza spełnienie wymagań dyrektyw Unii Europejskiej.

Zastosowanie

Pusta kaseta sterująca XALE2 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest lokalna kontrola maszyn i procesów, a także sygnalizacja stanu pracy. Idealnie sprawdza się wewnątrz rozdzielnic, na szynach DIN oraz w wolnostojących pulpitach operatorskich.

• Montaż przycisków start/stop oraz przełączników trybu pracy w maszynach przemysłowych.
• Tworzenie prostych paneli sygnalizacyjnych z lampkami kontrolnymi w automatyce budynkowej.
• Zastosowanie jako element dystrybucyjny dla przycisków sterujących w instalacjach HVAC.
• Budowa złącz do sterowania bramami, roletami i oświetleniem w obiektach użytkowych.

Wskazówki Montażowe

Montaż kasety oraz wszelkie prace instalacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Kasetę mocować na szynie TH35/DIN lub bezpośrednio do podłoża za pomocą wkrętów (nie są w zestawie). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową zastosowanych elementów sterowniczych. Moment dokręcania złączy – według dokumentacji technicznej konkretnego przycisku/przełącznika. Przepusty kablowe uszczelnić dławicami ISO M20 dla zapewnia szczelności obudowy.

FAQ

• Czy w kasecie można zamontować podświetlane przyciski LED? Tak, kaseta współpracuje z całą gamą przycisków i lamp sygnalizacyjnych serii XB7 o średnicy 22 mm, w tym z elementami podświetlanymi LED.
• Jaki stopień ochrony ma pusta kaseta XALE2? Stopień ochrony zależy od zamontowanych elementów oraz zastosowanych dławic kablowych. Sama kaseta nie ma określonego IP w źródle – w typowych warunkach suchych wnętrz rozdzielnic (IP20) nie wymaga dodatkowych uszczelnień.
• Jak głębokie są otwory montażowe? Otwory Ø22 mm umożliwiają montaż elementów o standardowej głębokości zgodnej z normą DIN 43700 dla komponentów 22 mm. Szczegółowe wymiary montażowe znajdują się w karcie katalogowej aparatu XB7.
