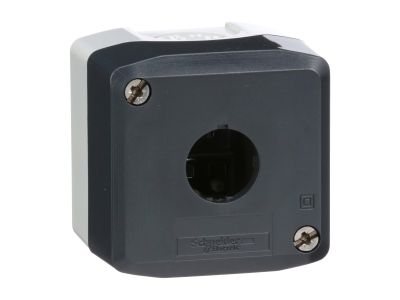

Pusta kaseta sterująca 1 otwór Fi-22mm ciemno szara z jasno szarą bazą plastikowa Harmony XALD | XALD01H7 Schneider Electric

Opis i Kluczowe Cechy

Pusta kaseta sterująca Harmony XALD firmy Schneider Electric (symbol XALD01H7) przeznaczona jest do samodzielnego montażu elementów sterowania i sygnalizacji. Posiada jeden otwór o średnicy 22 mm, co umożliwia instalację jednego przycisku, przełącznika lub lampki sygnalizacyjnej z serii Harmony XB5. Dzięki wykonaniu z trwałego tworzywa sztucznego w kolorze ciemnoszarym z jasnoszarą bazą zapewnia odporność na uderzenia, pył, wodę i wibracje.

• Wysoka odporność środowiskowa (IP66/67/69/69K): Kaseta zachowuje szczelność nawet przy silnych strumieniach wody i w ekstremalnych warunkach – idealna do maszyn mytych pod ciśnieniem i pracujących na zewnątrz.
• Kompatybilność z serią Harmony XB5: Umożliwia dowolne konfigurowanie panelu sterowniczego przy użyciu standardowych przycisków, przełączników i lamp sygnalizacyjnych Schneider Electric.
• Certyfikaty CSA/UL oraz Typ 4X: Potwierdzają bezpieczeństwo i zgodność z wymaganiami rynku amerykańskiego oraz kanadyjskiego.
• Szeroki zakres temperatur pracy (-40°C do +70°C): Gwarantuje niezawodne działanie w różnorodnych klimatach – od mrozu po upały.
• Mocowanie z przodu i z tyłu: Ułatwia szybki i stabilny montaż w panelach maszyn bez potrzeby stosowania dodatkowych adapterów.

Zgodność z Normami

Kaseta spełnia międzynarodowe standardy ochrony przed wnikaniem ciał stałych i wody (IP66, IP67, IP69, IP69K) oraz posiada certyfikację CSA, UL i oznaczenie Typ 4X. Produkt zgodny z dyrektywami Unii Europejskiej i oznakowany znakiem CE.

Zastosowanie

Uniwersalna pusta kaseta sprawdza się wszędzie tam, gdzie potrzeba stworzyć odporny na czynniki zewnętrzne punkt sterowania lub sygnalizacji.

• Sterowanie maszynami przemysłowymi w przemyśle tekstylnym, pakującym i obróbczym.
• Tworzenie pulpitów dla małych podnośników, wind towarowych i wciągników.
• Obsługa bram garażowych, rolet i innych urządzeń automatyki budynkowej.
• Praca w trudnych warunkach – myjnie, linie produkcyjne z wilgocią i pyłem.

Wskazówki Montażowe

Wszelkie prace instalacyjne i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem montażu bezwzględnie odłącz napięcie zasilania. Kaseta przeznaczona jest do montażu w panelu – mocowanie odbywa się od przodu (nakrętka) lub od tyłu (zacisk). Użyj odpowiedniego wycięcia o średnicy 22 mm. Dokręcaj elementy z siłą zgodną z dokumentacją producenta (zazwyczaj 1,2 Nm). Przekrój przewodów dobierz do prądu znamionowego montowanych urządzeń.

FAQ

• Czy w tej kasie można zamontować przycisk z podświetleniem LED? Tak, otwór 22 mm jest przystosowany do wszystkich przycisków i lamp sygnalizacyjnych serii Harmony XB5, w tym wersji z podświetleniem LED.
• Jaki stopień ochrony ma pusta kaseta? Deklarowane IP66, IP67, IP69 oraz IP69K – pełna ochrona przed pyłem, zanurzeniem, strugami wody pod ciśnieniem i parą.
• Czy kaseta jest przystosowana do montażu na szynie DIN? Nie, kaseta przeznaczona jest do montażu w wycięciu panelu (mocowanie śrubowe) – nie montuje się jej na szynie TH35.
