Pulpit sterowniczy do Spacial SD bez płyty montażowej 1000x800x466mm | NSYSD8 Schneider Electric

Opis i Kluczowe Cechy

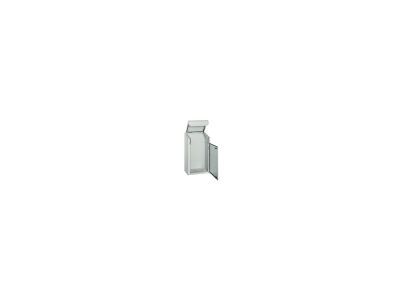

Pulpit sterowniczy Spacial SD firmy Schneider Electric (symbol NSYSD8) to jednoczęściowa obudowa stojąca o wymiarach 1000 x 800 x 466 mm, przeznaczona do zabudowy aparatury sterowniczej i rozdzielczej. Dzięki dużym gabarytom zapewnia przestrzeń do montażu rozbudowanych układów, a zastosowanie dwóch drzwi ułatwia dostęp do wnętrza. Pulpit dostarczany jest bez płyty montażowej, co pozwala na elastyczne dopasowanie akcesoriów do indywidualnych potrzeb instalacji.

• Wymiary 1000 x 800 x 466 mm: Duża pojemność wewnętrzna umożliwia montaż wielu komponentów (styczników, przełączników, sterowników PLC) i prowadzenie okablowania bez ryzyka przepełnienia szafy.
• Drzwi podwójne z zamkami (2 szt.): Zapewniają szybki dostęp do wnętrza podczas serwisu i konserwacji, a zamki chronią przed nieautoryzowanym otwarciem.
• Rozpórki pneumatyczne (2 szt.) na pokrywie pulpitu: Ułatwiają bezpieczne uniesienie i podtrzymanie pokrywy podczas prac instalacyjnych.
• Szyna regulacji (4 szt.) oraz płyta dławika kablowego (1 szt.): Pozwalają elastycznie rozmieszczać aparaturę i prowadzić przewody zgodnie z wymaganiami projektowymi.
• Konstrukcja stojąca w gamie Spacial SD: Gwarantuje solidność i trwałość w warunkach przemysłowych, a także kompatybilność z szeroką gamą akcesoriów Schneider Electric.

Zgodność z Normami

Pulpit sterowniczy Spacial SD został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami dotyczącymi obudów elektrycznych. Posiada certyfikację CE potwierdzającą spełnienie wymogów dyrektyw Unii Europejskiej. Szczegółowe normy (np. IEC 62208) należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Pulpit sterowniczy NSYSD8 znajduje zastosowanie w różnorodnych instalacjach przemysłowych i infrastrukturalnych, gdzie wymagana jest duża obudowa o ergonomicznym dostępie do aparatury.

• Budowa rozdzielnic i szaf sterowniczych w zakładach produkcyjnych.
• Stacje operatorskie do sterowania maszynami i liniami technologicznymi.
• Systemy automatyki budynkowej (BMS) – centralne punkty zarządzania instalacjami.
• Infrastruktura krytyczna – elektrownie, stacje uzdatniania wody, centra danych.

Wskazówki Montażowe

Montaż pulpitu sterowniczego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia elektryczne (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w miejscu instalacji. Pulpit montuje się na stabilnym, równym podłożu. Wszelkie przewody elektryczne należy prowadzić zgodnie z dokumentacją techniczną, a momenty dokręcania połączeń stosować według zaleceń producenta. Płyta montażowa (jeśli używana) i inne akcesoria muszą być dobrane do rzeczywistego obciążenia i wymiarów pulpitu.

FAQ

• Czy pulpit zawiera płytę montażową? Nie, produkt dostarczany jest bez płyty montażowej. Płytę należy zamówić osobno (w zależności od potrzeb – np. NSYMM… lub inna).
• Jaki stopień ochrony (IP) zapewnia ta obudowa? W dostarczonych danych nie podano stopnia ochrony IP. Dla standardowych obudów Spacial SD typowe wartości to IP54 lub IP66 w zależności od wersji – prosimy sprawdzić etykietę produktu lub skontaktować się z producentem.
• Czy drzwi można łatwo zdemontować podczas prac konserwacyjnych? Drzwi są mocowane na zawiasach i wyposażone w zamki. Ich demontaż nie wymaga specjalnych narzędzi, jednak zalecamy zapoznanie się z instrukcją obsługi, aby uniknąć uszkodzenia mechanizmów.
