Przyłączes sztyftowe 6-35mm2 | 404906 Legrand

Opis i Kluczowe Cechy

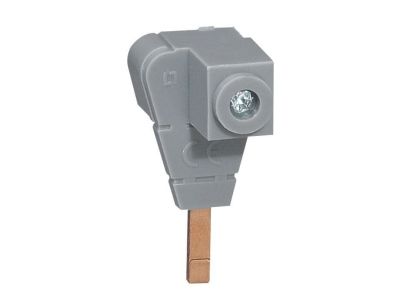

Przyłącze sztyftowe o symbolu 404906 służy do zasilania aparatów modułowych za pośrednictwem szyn łączeniowych w rozdzielnicach elektrycznych. Przeznaczone do pracy w sieciach 230/400 V~, obsługuje przewody o przekroju od 6 do 35 mm², co zapewnia elastyczność przy podłączaniu zarówno cienkich, jak i grubych żył w instalacjach o zróżnicowanym obciążeniu. Konstrukcja sztyftowa umożliwia szybkie i pewne osadzenie w szynie zbiorczej.

• Zakres przekroju 6–35 mm²: uniwersalne dopasowanie do przewodów w instalacjach od obwodów pomocniczych po główne linie zasilające, bez konieczności stosowania dodatkowych adapterów.
• Napięcie znamionowe 230/400 V~: praca w sieciach jednofazowych i trójfazowych powszechnie spotykanych w budynkach mieszkalnych, usługowych i przemysłowych.
• Przeznaczenie do szyn łączeniowych: dedykowane do rozdzielnic modułowych, umożliwia zasilanie szeregu aparatów (wyłączników, styczników, przycisków) z jednego punktu przyłączeniowego.
• Konstrukcja sztyftowa: zapewnia stabilny kontakt elektryczny i mechaniczny z szyną zbiorczą, ułatwia montaż w wąskich przestrzeniach rozdzielnicy.
• Produkt zgodny z wymogami bezpieczeństwa: każdy element podlega kontroli jakości, gwarantującej niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Przyłącze sztyftowe 404906 spełnia wymagania europejskich norm dotyczących osprzętu rozdzielnic niskiego napięcia. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przyłącze sztyftowe przeznaczone jest do stosowania w rozdzielnicach z szynami łączeniowymi. Służy do bezpiecznego podłączenia przewodów zasilających szynę PE, N oraz fazową, skąd energia dystrybuowana jest do poszczególnych aparatów modułowych.

• Podłączenie przewodu ochronnego (PE) lub neutralnego (N) do szyny zbiorczej w rozdzielnicy głównej.
• Zasilanie szeregu wyłączników nadprądowych, różnicowoprądowych lub innych urządzeń modułowych z jednego punktu przyłączeniowego.
• Wykorzystanie w instalacjach trójfazowych (3x230/400 V) do rozprowadzenia napięcia fazowego na szynie łączeniowej.
• Modernizacja i rozbudowa istniejących rozdzielnic – szybkie dodanie nowego obwodu bez konieczności wymiany całej szyny.

Wskazówki Montażowe

Montaż przyłącza sztyftowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) i doświadczenie w pracach elektroinstalacyjnych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że obwód nie jest pod napięciem. Przyłącze przeznaczone jest do montażu w szynie łączeniowej o odpowiednim profilu (np. grzebieniowej łączącej aparaty modułowe). Przewód (o przekroju dobranym do obciążenia obwodu) należy wsunąć w zacisk sztyftowy i dokręcić śrubę momentem zgodnym z dokumentacją producenta. Po montażu sprawdź poprawność połączenia oraz ciągłość szyny zbiorczej.

FAQ

• Jakie przewody mogę podłączyć do tego przyłącza? Zakres obsługiwanych przekrojów wynosi 6–35 mm². Można stosować przewody linkowe i drutowe, pod warunkiem ich prawidłowego przygotowania (np. za pomocą tulejek zaciskowych dla przewodów linkowych).
• Czy przyłącze nadaje się do szyn łączeniowych 12 mm / 10 mm? Przyłącze sztyftowe 404906 zaprojektowano tak, aby pasowało do popularnych szyn łączeniowych o standardowym profilu (stosowanych w rozdzielnicach modułowych). Przed zakupem zalecamy potwierdzenie zgodności z posiadaną szyną.
• Jaka jest dopuszczalna temperatura pracy? Producent nie określił w danych technicznych zakresu temperatur. Przy normalnym obciążeniu w warunkach rozdzielnicy temperatura otoczenia nie powinna przekraczać typowych wartości dla wnętrz (do +40 °C). W przypadku zastosowań w wysokich obciążeniach należy zapewnić odpowiednią wentylację rozdzielnicy.
