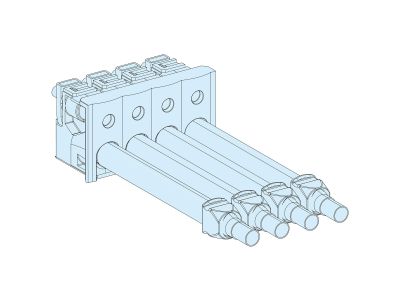

Przyłącze szyna/aparat modułowy 160A PrismaSet | LVS04147 Schneider Electric

Opis i Kluczowe Cechy

Przyłącze szyna/aparat modułowy 160A PrismaSet to element łączący aparaty modułowe z szyną zbiorczą w rozdzielnicach niskiego napięcia. Przeznaczone do systemów Prisma, zapewnia pewne i stabilne połączenie elektryczne przy maksymalnym prądzie 160A. Konstrukcja gwarantuje kompatybilność z aparatami modułowymi szerokości 18mm (1 MOD) i 36mm (2 MOD), co ułatwia montaż w szafach rozdzielczych.

• Prąd znamionowy 160A: Gwarantuje bezpieczne przenoszenie energii w instalacjach o wysokim obciążeniu, charakterystycznym dla przemysłowych układów zasilania.
• Kompatybilność z aparatami modułowymi 18mm i 36mm: Uniwersalne rozwiązanie dla aparatów o szerokości 1 MOD i 2 MOD, ułatwiające planowanie i montaż rozdzielnic.
• Szybki montaż: Prosta konstrukcja z zatrzaskiem ułatwia szybkie i pewne połączenie aparatu z szyną, skracając czas instalacji.
• Wytrzymałość mechaniczna: Solidna konstrukcja zapewnia odporność na drgania i obciążenia dynamiczne, typowe w środowiskach przemysłowych.
• Zgodność z systemem Prisma: Optymalne dopasowanie do rozdzielnic prądu przemiennego niskiego napięcia, gwarantujące niezawodność i bezpieczeństwo pracy.

Zgodność z Normami

Przyłącze spełnia wymagania norm europejskich dla rozdzielnic niskiego napięcia, w tym normy serii EN 61439. Posiada deklarację zgodności CE i jest projektowane zgodnie z wymaganiami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Przyłącze szyna/aparat modułowy 160A PrismaSet przeznaczone jest do stosowania w rozdzielnicach niskiego napięcia, gdzie wymagane jest pewne i trwałe połączenie aparatów modułowych z szyną zbiorczą.

• Instalacje przemysłowe – zasilanie maszyn i urządzeń o wysokim poborze mocy.
• Rozdzielnice budynków użyteczności publicznej i obiektów komercyjnych.
• Układy zasilania awaryjnego – połączenie aparatury w systemach UPS i agregatach prądotwórczych.
• Montaż aparatów modułowych w szafach sterowniczych i rozdzielnicach głównych.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa w instalacjach elektrycznych. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że system jest odizolowany. Przyłącze należy zamocować na szynie TH35 zgodnie z instrukcją producenta, a następnie zatrzasnąć aparat modułowy, upewniając się, że połączenie jest pewne. Po montażu należy sprawdzić stabilność połączenia i brak luzów.

FAQ

• Czy przyłącze jest kompatybilne z innymi systemami rozdzielnic niż Prisma? Przyłącze zostało zaprojektowane z myślą o systemie Prisma, jednak może być stosowane w innych rozdzielnicach zgodnych z normą EN 61439, pod warunkiem spełnienia wymagań konstrukcyjnych.
• Jakie aparaty modułowe można podłączyć do tego przyłącza? Przyłącze obsługuje aparaty o szerokości 1 MOD (18mm) i 2 MOD (36mm), co obejmuje większość standardowych aparatów modułowych dostępnych na rynku.
• Czy przyłącze można stosować w środowiskach o wysokiej wilgotności? Przyłącze jest przeznaczone do stosowania w suchych i wilgotnych pomieszczeniach, jednak należy upewnić się, że rozdzielnica spełnia wymagania dotyczące stopnia ochrony IP odpowiedniego dla danego środowiska.
