Przyłącze rozdzielcze 160A | 004867 Legrand

Opis i Kluczowe Cechy

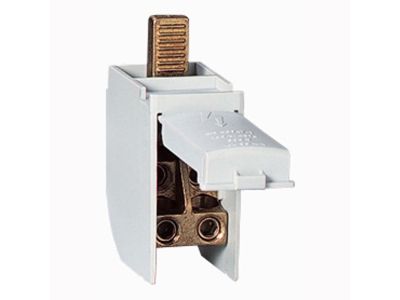

Przyłącze rozdzielcze 160A (symbol 004867) to akcesorium dedykowane do montażu bezpośrednio na zaciskach aparatów modułowych serii DPX 125/160, Vistop 100/160 A oraz S 310 125 A. Dzięki konstrukcji umożliwiającej sześć odpływów o przekroju do 25 mm² oraz wytrzymałości na prąd udarowy Ipk 30 kA, zapewnia niezawodne i bezpieczne zasilanie rozdzielnic w instalacjach o dużym obciążeniu.

• Prąd znamionowy 160 A: pozwala na bezpieczne prowadzenie obwodów o znacznym poborze mocy bez ryzyka przeciążenia połączeń rozdzielczych.
• Sześć odpływów 25 mm²: oferuje elastyczność podłączenia wielu obwodów odbiorczych przy zachowaniu niskich rezystancji przejść.
• Wytrzymałość zwarciowa Ipk 30 kA: gwarantuje odporność na prądy udarowe podczas zwarć, zwiększając bezpieczeństwo całej rozdzielnicy.
• Montaż bezpośrednio do zacisków aparatów: skraca czas instalacji i minimalizuje liczbę połączeń, co zmniejsza ryzyko luźnych styków.
• Kompatybilność z DPX 125/160, Vistop 100/160 A oraz S 310 125 A: uniwersalne zastosowanie w popularnych systemach rozdzielczych.

Zgodność z Normami

Przyłącze rozdzielcze projektowane jest zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Akcesorium stosowane jest w rozdzielnicach niskiego napięcia do rozdziału energii elektrycznej oraz podłączenia odbiorników. Idealnie sprawdza się w następujących scenariuszach:

• Zasilanie tablic rozdzielczych w budynkach mieszkalnych, biurowych i przemysłowych o zapotrzebowaniu do 160 A.
• Podłączenie wyłączników głównych lub rozłączników bezpiecznikowych w systemach kompaktowych.
• Doprowadzenie napięcia do zestawów aparatów modułowych (np. DPX, Vistop, S310) bez konieczności stosowania dodatkowych szyn.
• Modernizacja istniejących rozdzielnic – możliwość dołożenia dodatkowych odpływów bez przebudowy obwodu głównego.

Wskazówki Montażowe

Montaż przyłącza rozdzielczego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Element mocuje się bezpośrednio do zacisków aparatu (np. wyłącznika lub rozłącznika) zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających i odpływowych musi być dobrany do prądu 160 A oraz warunków zwarciowych. Zalecany moment dokręcania śrub – według instrukcji aparatu, do którego podłączane jest przyłącze.

FAQ

• Czy przyłącze można montować na szynie DIN? Nie – produkt przeznaczony jest wyłącznie do montażu bezpośrednio na zaciskach aparatów DPX 125/160, Vistop 100/160 A oraz S 310 125 A. Nie posiada uchwytów do szyny TH35.
• Jaki maksymalny przekrój przewodu można podłączyć do pojedynczego odpływu? Każdy z sześciu odpływów jest przystosowany do przewodów o przekroju do 25 mm². W przypadku stosowania większych przekrojów należy zastosować odpowiednie końcówki lub złącza.
• Co oznacza parametr Ipk = 30 kA? To udarowy prąd szczytowy (ang. peak withstand current), jaki przyłącze jest w stanie wytrzymać podczas zwarcia bez uszkodzeń. Wartość 30 kA zapewnia bezpieczną pracę w instalacjach o wysokiej mocy zwarciowej.
