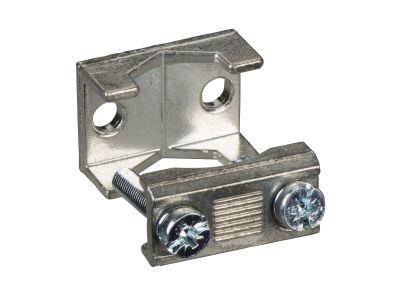

Przyłącze kabla Cu/Al, FuPacT ISFL160, 1,5x95mm2, 3 sztuki | LV480861 Schneider Electric

Opis i Kluczowe Cechy

Przyłącze kabla miedziano-aluminiowego (Cu/Al) oznaczone symbolem LV480861, przeznaczone do rozłączników bezpiecznikowych serii FuPacT ISFL160. Oferowane w komplecie 3 sztuk, umożliwia bezpieczne i pewne podłączanie przewodów w zakresie przekroju od 1,5 do 95 mm² – elastyczność dopasowania do instalacji zarówno z przewodami miedzianymi, jak i aluminiowymi.

• Zakres przekroju 1,5–95 mm²: szeroki zakres obsługiwanych przewodów – od cienkich przewodów sterowniczych po grube kable zasilające, co redukuje potrzebę stosowania różnych typów przyłączy.
• Materiał Cu/Al: uniwersalne zastosowanie zarówno z przewodami miedzianymi, jak i aluminiowymi bez ryzyka niekompatybilności galwanicznej (przyłącze zaprojektowane z myślą o obu materiałach).
• Komplet 3 sztuk: ekonomiczne opakowanie wystarczające do realizacji typowego przyłącza trójfazowego lub kilku obwodów jednofazowych.
• Serie FuPacT ISFL160: dedykowane do rozłączników bezpiecznikowych tej linii, co gwarantuje idealne dopasowanie mechaniczne i elektryczne.
• Konstrukcja upraszczająca montaż: zoptymalizowany kształt ułatwia prowadzenie przewodu i dokręcanie zacisku bez nadmiernego wysiłku.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich dla akcesoriów instalacyjnych. Posiada oznaczenie CE potwierdzające spełnienie obowiązujących dyrektyw. Montaż należy wykonać zgodnie z instrukcją producenta oraz ogólnymi zasadami sztuki elektrycznej.

Zastosowanie

Przyłącze kabla Cu/Al znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne podłączenie przewodów do rozłączników bezpiecznikowych z serii FuPacT ISFL160 – zarówno w rozdzielnicach głównych, jak i podrzędnych.

• Podłączanie przewodów miedzianych i aluminiowych do rozłączników bezpiecznikowych w rozdzielnicach przemysłowych i budynkowych.
• Realizacja przyłączy w obwodach zasilających o przekroju do 95 mm² – idealne do instalacji w halach produkcyjnych, magazynach i obiektach komercyjnych.
• Tworzenie przyłączy fazowych w rozłącznikach trójbiegunowych – komplet 3 sztuk odpowiada typowej konfiguracji.
• Modernizacja i rozbudowa istniejących rozdzielnic – umożliwia dostosowanie starszych instalacji do nowych standardów (np. wymiana przewodów Al na Cu).

Wskazówki Montażowe

Montaż przyłącza kablowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Przyłącze przeznaczone jest do montażu w rozłącznikach bezpiecznikowych serii FuPacT ISFL160 – postępuj zgodnie z instrukcją producenta danego rozłącznika. Przekrój przewodu dobierz w zakresie 1,5–95 mm², dostosowując go do prądu obciążenia. Zaciski dokręcaj momentem określonym w dokumentacji technicznej rozłącznika – unikaj zarówno niedokręcenia (wzrost rezystancji styku), jak i przeciążenia mechanicznego.

FAQ

• Czy przyłącze nadaje się do przewodów aluminiowych? Tak, produkt jest przystosowany zarówno do przewodów miedzianych (Cu), jak i aluminiowych (Al). Zastosowane materiały zapewniają kompatybilność galwiczną – nie ma ryzyka korozji na styku.
• Jaki jest maksymalny przekrój przewodu? Zakres przekroju wynosi od 1,5 do 95 mm². Upewnij się, że używasz przewodu o średnicy mieszczącej się w tym przedziale.
• Czy przyłącze jest kompatybilne tylko z rozłącznikami FuPacT ISFL160? Zgodnie z danymi technicznymi przyłącze zostało zaprojektowane wyłącznie dla serii FuPacT ISFL160. Stosowanie w innych rozłącznikach może skutkować nieprawidłowym mocowaniem lub pogorszeniem parametrów elektrycznych – sprawdź kompatybilność w dokumentacji.
