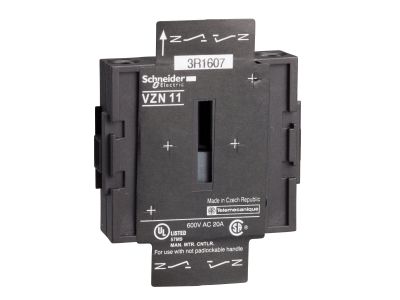

Przyłączalny moduł pola neutralnego TeSys MINI VARIO 20A dla VN12 i VN20 | VZN11 Schneider Electric

Opis i Kluczowe Cechy

Przyłączalny moduł pola neutralnego TeSys VZN11 z serii MINI VARIO przeznaczony do styczników VN12 oraz VN20. Prąd znamionowy 20 A pozwala na bezpieczne przewodzenie prądu neutralnego w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania połączeń. Moduł został zaprojektowany jako uzupełnienie kompaktowych styczników, umożliwiając kompletną komutację obwodów 4-biegunowych.

• Prąd znamionowy 20 A: gwarantuje bezpieczne płynięcie prądu neutralnego w instalacjach o obciążeniu do 20 A, chroniąc przed przegrzaniem i utratą ciągłości.
• Dedykowany do styczników VN12 i VN20: idealne dopasowanie mechaniczne i elektryczne z serią TeSys MINI VARIO, co upraszcza montaż i zapewnia niezawodne połączenie.
• Konstrukcja przyłączalna: montowany bezpośrednio na styczniku, eliminuje potrzebę dodatkowego okablowania między stycznikiem a polem neutralnym.
• Kompatybilność z serią TeSys MINI VARIO: spójność wizualna i techniczna w rozdzielnicy, ułatwiająca projektowanie i serwisowanie.
• Przeznaczenie do przewodu neutralnego (N): umożliwia przełączanie i zabezpieczenie przewodu neutralnego w aplikacjach trójfazowych 4-przewodowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi przepisami dla niskonapięciowych urządzeń elektrycznych. Zastosowanie w instalacjach wykonanych zgodnie z normą DIN gwarantuje wysoką niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Moduł VZN11 został zaprojektowany do rozbudowy układów stycznikowych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się wszędzie tam, gdzie wymagane jest przełączanie przewodu neutralnego razem z fazami.

• Kompletacja styczników VN12 i VN20 w rozdzielnicach głównych i podrozdzielnicach.
• Przełączanie przewodu neutralnego w obwodach trójfazowych 4-przewodowych (np. w układach TN-S).
• Automatyka budynkowa i sterowanie oświetleniem w obiektach komercyjnych.
• Systemy zasilania awaryjnego i rozdzielnice przemysłowe wymagające kompleksowej komutacji wszystkich biegunów.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Moduł montuje się na szynie DIN TH35 (standardowa szyna w rozdzielnicach). Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Przekrój przewodów powinien być dobrany do prądu 20 A, aby uniknąć przegrzania połączeń.

FAQ

• Czy moduł VZN11 posiada podświetlenie? Nie, moduł pola neutralnego nie zawiera żadnych elementów podświetlających – jego funkcją jest wyłącznie bezpieczne prowadzenie przewodu neutralnego.
• Jaki stopień ochrony IP ma moduł? Produkt nie posiada własnego stopnia ochrony IP – jest przeznaczony do montażu wewnątrz rozdzielnicy, której szczelność decyduje o końcowym stopniu ochrony całej instalacji.
• Czy moduł można stosować z innymi stycznikami niż VN12 i VN20? Moduł został zaprojektowany wyłącznie do współpracy ze stycznikami TeSys MINI VARIO VN12 i VN20. Stosowanie z innymi urządzeniami może skutkować nieprawidłowym działaniem i utratą gwarancji.
