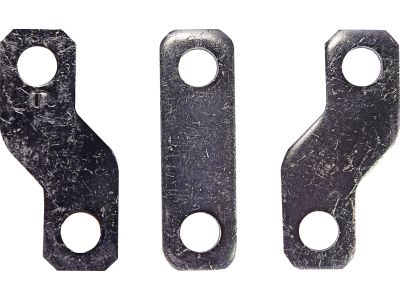

Przyłącza szynowe rozszerzone ZB2S 160/3 (kpl=3szt.) | 004671972 Eti

Alternatywny kod produktu: ZB2S 160/3

Opis i Kluczowe Cechy

Przyłącza szynowe rozszerzone symbol ZB2S 160/3 to zestaw trzech elementów przeznaczonych do rozbudowy szyn zbiorczych w rozdzielnicach modułowych. Oznaczenie 160/3 wskazuje na prąd znamionowy 160 A oraz konfigurację 3-biegunową, co pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu bez ryzyka przegrzania połączeń.

• Prąd znamionowy 160 A: gwarantuje pewne przewodzenie prądu w instalacjach o dużym zapotrzebowaniu mocy.
• Konfiguracja 3-biegunowa (/3): umożliwia podłączenie trzech faz (L1, L2, L3) w standardowych sieciach trójfazowych.
• Zestaw 3 sztuk w komplecie: zapewnia materiały na pełną rozbudowę jednego pola rozdzielnicy.
• Konstrukcja rozszerzona: ułatwia dostęp i przyłączenie przewodów nawet w ciasnych wnękach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania. Konkretne numery norm nie zostały podane w karcie katalogowej.

Zastosowanie

Przyłącza szynowe rozszerzone ZB2S 160/3 znajdują zastosowanie wszędzie tam, gdzie wymagane jest niezawodne rozprowadzenie energii elektrycznej w rozdzielnicach głównych i podrozdzielnicach.

• Rozbudowa szyn zbiorczych w rozdzielnicach mieszkaniowych i przemysłowych.
• Podłączanie aparatury modułowej (wyłączników, styczników, zabezpieczeń) do wspólnej szyny zasilającej.
• Tworzenie punktów odgałęźnych w instalacjach trójfazowych.

Wskazówki Montażowe

Montaż przyłączy szynowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Elementy mocuje się na standardowej szynie TH35 (DIN) zgodnie z przeznaczeniem aparatury modułowej. Przekrój przewodów należy dobrać do prądu 160 A zgodnie z normami budowy instalacji. Moment dokręcania śrub – według dokumentacji producenta (brak konkretnej wartości w źródle).

FAQ

• Czy przyłącza ZB2S 160/3 są kompatybilne z każdą szyną zbiorczą? Są przeznaczone do stosowania z szynami o standardowym profilu (np. 12x5 mm) stosowanymi w rozdzielnicach modułowych. Przed zakupem zaleca się sprawdzenie wymiarów szyny.
• Jaki jest stopień ochrony tych przyłączy? W dostępnych danych nie podano stopnia IP. W standardowych warunkach rozdzielnicy wewnętrznej przyjmuje się ochronę zapewnianą przez obudowę rozdzielnicy.
• Czy zestaw zawiera trzy sztuki, czy trzy fazy? Zestaw (kpl=3szt.) zawiera trzy egzemplarze przyłączy, co pozwala na podłączenie trzech faz w układzie 3-biegunowym.
