Przyłącza 45st - NSX250 (zest.4szt) Compact NSX | LV429224 Schneider Electric

Opis i Kluczowe Cechy

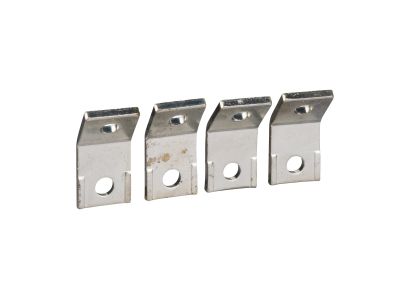

Zestaw czterech przyłączy kątowych 45° przeznaczonych do wyłączników kompaktowych Compact NSX250 (symbol LV429224). Produkt firmy Schneider Electricder Electric – element oryginalnego osprzętu zapewniający prawidłową i bezpieczną instalację w rozdzielnicach. Dzięki konstrukcji pod kątem 45° umożliwia wygodne prowadzenie przewodów w ograniczonej przestrzeni obudowy, upraszczając prace montażowe.

• Zestaw 4 sztuk: kompletny pakiet do jednoczesnego wyposażenia czterech biegunów wyłącznika lub wykonania symetrycznego połączenia – eliminuje konieczność dokupowania brakujących elementów.
• Kąt 45°: optymalne wyprowadzenie przewodów ułatwia zachowanie promieni gięcia i redukuje naprężenia w szynach oraz kablach, co zwiększa trwałość połączeń.
• Dedykowane do NSX250: idealne dopasowanie mechaniczne i elektryczne do wyłączników Compact NSX250 gwarantuje niezawodność styków i brak luzów montażowych.
• Oryginalny osprzęt Schneider Electricder Electric: kompatybilność konstrukcyjna i materiałowa z obudowami oraz listwami przyłączeniowymi – pewność bezproblemowej instalacji.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach spełniających wymagania dyrektyw niskonapięciowych i odpowiednich norm europejskich. Jako oryginalne akcesorium wyłączników Compact NSX zapewnia zachowanie parametrów znamionowych i stopnia ochrony całego układu. Posiada oznaczenie CE.

Zastosowanie

Przyłącza kątowe 45° znajdują zastosowanie przede wszystkim w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest optymalizacja przestrzeni okablowania.

• Montaż przyłączy w wyłącznikach Compact NSX250 w rozdzielnicach głównych i podrozdzielnicach.
• Ułatwione wyprowadzenie kabli w szafach sterowniczych o ograniczonej głębokości.
• Modernizacja istniejących instalacji – zamiana standardowych przyłączy na kątowe w celu poprawy czytelności tras kablowych.
• Stanowiska testowe i rozdzielnice laboratoryjne wymagające szybkiej i powtarzalnej zmiany konfiguracji.

Wskazówki Montażowe

Montaż przyłączy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Elementy należy mocować zgodnie z instrukcją producenta, zwracając uwagę na prawidłowy moment dokręcania śrub – zbyt duża siła może uszkodzić gwinty obudowy. Przekrój przewodów dostosować do prądu znamionowego wyłącznika oraz warunków zwarciowych w obwodzie. Po zamontowaniu sprawdzić poprawność osadzenia przyłączy na szynie wyłącznika oraz brak luzów.

FAQ

• Czy przyłącza pasują do wyłączników innych serii niż Compact NSX250? Nie, zestaw LV429224 jest dedykowany wyłącznie do wyłączników Compact NSX250. Do innych typów (NSX100, NSX160 itp.) stosuje się odpowiednie przyłącza o symbolach z rodziny LV.
• Czy kąt 45° umożliwia montaż w dowolnej pozycji wyłącznika? Tak – przyłącza mogą być montowane zarówno od góry, jak i od dołu wyłącznika, jednak przed instalacją należy upewnić się, że zachowana jest wymagana odległość od innych elementów obudowy.
• Z jakiego materiału wykonane są przyłącza? Oryginalne przyłącza Schneider Electricder Electric produkowane są z wysokiej jakości stopów miedzi i tworzyw izolacyjnych odpornych na działanie temperatury oraz wilgoci – szczegółowe dane materiałowe znajdują się w karcie katalogowej produktu.
