Przycisk zielony kryty/czerwony wystający podświetlany dwuklawiszowy Fi-22mm 1NO 1NC 240V | XB5AW73731M5 Schneider Electric

Opis i Kluczowe Cechy

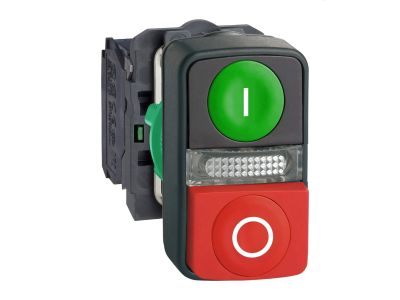

Przycisk podwójny Schneider Electric z serii Harmony XB5, o numerze katalogowym XB5AW73731M5, to zaawansowane rozwiązanie sterownicze zaprojektowane z myślą o maksymalnej ergonomii i niezawodności w wymagających środowiskach przemysłowych. Urządzenie integruje w jednej obudowie dwa klawisze: zielony kryty oznaczony symbolem „I” oraz czerwony wystający oznaczony symbolem „O”, co pozwala na intuicyjne sterowanie procesami załączania i wyłączania przy użyciu tylko jednego otworu montażowego o standardowej średnicy 22 mm. Centralnie umieszczona biała lampka kontrolna, zasilana napięciem 240 V AC, dostarcza jasnej informacji zwrotnej o stanie pracy urządzenia.

• Konfiguracja styków: Wyposażony w jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co umożliwia jednoczesną realizację funkcji sterowania i blokady.
• Trwałość mechaniczna: Mechanizm ze sprężyną powrotną gwarantuje precyzyjne działanie i długą żywotność nawet przy intensywnej eksploatacji.
• Odporność środowiskowa: Wyjątkowo wysokie stopnie ochrony IP66, IP67, IP69 oraz IP69K zapewniają całkowitą pyłoszczelność oraz odporność na strumień wody pod wysokim ciśnieniem i czyszczenie parowe.
• Izolacja i bezpieczeństwo: Podwójnie izolowana plastikowa ramka wykonana z wysokiej jakości tworzywa sztucznego oferuje doskonałą odporność na czynniki chemiczne oraz zapewnia bezpieczeństwo elektryczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych aplikacji przemysłowych. Posiada certyfikaty dopuszczające go do pracy w warunkach narażenia na silne wibracje oraz uderzenia mechaniczne. Dzięki zgodności z normami dotyczącymi stopnia ochrony IP69K, przycisk może być bezpiecznie stosowany w przemyśle spożywczym i farmaceutycznym, gdzie wymagane są restrykcyjne procedury higieniczne i mycie urządzeń pod wysokim ciśnieniem.

Zastosowanie

Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -25°C do 70°C, przycisk Harmony XB5 znajduje zastosowanie w różnorodnych gałęziach przemysłu:

• Przemysł maszynowy (OEM): Idealny do kompaktowych paneli sterowniczych, gdzie oszczędność miejsca jest kluczowa.
• Gospodarka wodno-ściekowa: Odporność na wilgoć i korozję chemiczną pozwala na montaż w przepompowniach i oczyszczalniach.
• Przemysł spożywczy: Możliwość mycia pod ciśnieniem (IP69K) sprawia, że jest to optymalny wybór dla linii produkcyjnych żywności.
• Systemy HVAC: Sterowanie wentylacją i klimatyzacją w obiektach przemysłowych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki modułowej konstrukcji serii Harmony XB5. Przycisk jest dedykowany do montażu w standardowych otworach o średnicy 22,5 mm. Podłączenie elektryczne realizowane jest za pomocą zacisków śrubowych, które zapewniają trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania pod wpływem drgań. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach przewodów, aby zoptymalizować powierzchnię styku. Dzięki modularności, serwisowanie lub wymiana bloków styków nie wymaga demontażu całego korpusu, co znacznie skraca czas przestojów konserwacyjnych.

FAQ

• Czy przycisk jest dostarczany z podświetleniem? Tak, urządzenie posiada zintegrowaną białą lampkę kontrolną zasilaną napięciem 240 V, co ułatwia lokalizację przycisku w słabo oświetlonych miejscach.
• Czy plastikowa ramka jest odporna na korozję? Tak, zastosowane tworzywo sztuczne jest odporne na korozję oraz wiele agresywnych środków chemicznych, co czyni go lepszym wyborem niż metal w określonych środowiskach korozyjnych.
• Jakie są oznaczenia na przyciskach? Przycisk zielony posiada oznaczenie „I” (start), natomiast przycisk czerwony posiada oznaczenie „O” (stop), co jest zgodne z międzynarodowymi standardami czytelności interfejsów operatora.
