Przycisk zerowania przeciążenia płaski niebieski plastikowy Harmony XB5 | XB5AA86102 Schneider Electric

Opis i Kluczowe Cechy

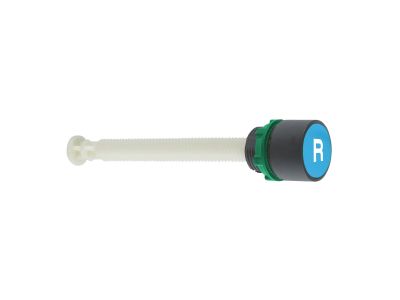

Przycisk zerowania przeciążenia Schneider Electric Harmony XB5 (symbol XB5AA86102) to niebieski, płaski przycisk w plastikowej ramce, przeznaczony do ręcznego resetowania sygnalizacji przeciążenia w maszynach i urządzeniach przemysłowych. Dzięki stopniom ochrony IP66/IP67/IP69/IP69K oraz zakresowi temperatury od -40°C do 70°C sprawdza się w najbardziej wymagających warunkach otoczenia. Montaż w standardowym otworze 22 mm ułatwia integrację z istniejącymi panelami sterowniczymi.

• Stopień ochrony IP66/IP67/IP69/IP69K i Typ 4X: Pełna odporność na pył, wodę, uderzenia i wibracje – niezawodne działanie nawet w ekstremalnie ciężkich warunkach przemysłowych i zewnętrznych.
• Szeroki zakres temperatury pracy od -40°C do 70°C: Gwarancja poprawnego resetowania przeciążeń zarówno w zamrażalniach, jak i w gorących halach produkcyjnych.
• Plastikowa ramka: Doskonała odporność na środki chemiczne i wysoka izolacja elektryczna, co zwiększa bezpieczeństwo obsługi.
• Montaż w otworze 22 mm: Kompatybilność z typowymi panelami sterowniczymi – szybka instalacja i łatwa wymiana bez konieczności modyfikacji stanowiska.
• Widoczne oznaczenie „R” i niebieski kolor: Intuicyjna identyfikacja przycisku resetu, minimalizująca ryzyko pomyłki podczas eksploatacji i konserwacji.

Zgodność z Normami

Produkt posiada certyfikat morski oraz uzyskał klasyfikację Typ 4X zgodnie z amerykańskimi standardami. Spełnia wymagania norm europejskich i posiada oznaczenie CE. Deklarowane stopnie ochrony IP66, IP67, IP69 oraz IP69K potwierdzają odporność na działanie pyłu, wody, strumieni pod wysokim ciśnieniem i pary.

Zastosowanie

Przycisk przeznaczony jest do ręcznego kasowania sygnalizacji przeciążenia w obwodach sterowniczych maszyn i urządzeń. Idealnie sprawdza się w aplikacjach wymagających wysokiej odporności na trudne warunki otoczenia.

• Resetowanie przeciążeń w maszynach przemysłowych (obrabiarki, prasy, linie pakujące).
• Sterowanie sekwencyjne w procesach, gdzie konieczne jest potwierdzenie ręcznej interwencji przez operatora.
• Instalacje w strefach mokrych i zapylonych (przemysł spożywczy, stocznie, oczyszczalnie).
• Panele sterownicze w transporcie i pojazdach specjalnych (certyfikat morski).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk instaluje się w wycięciu o średnicy 22 mm w panelu lub puszce aparatury. Należy stosować moment dokręcania i przekroje przewodów zgodnie z dokumentacją techniczną producenta. Montaż na szynie DIN TH35 jest możliwy przy użyciu odpowiednich adapterów (brak w zestawie).

FAQ

• Czy przycisk jest podświetlany? Nie, model XB5AA86102 nie posiada wbudowanego podświetlenia LED. Do sygnalizacji stanu zaleca się stosowanie oddzielnych lamp kontrolnych z serii Harmony XB5.
• Jaki jest stopień ochrony? Przycisk spełnia wymagania IP66, IP67, IP69 oraz IP69K, a także jest zgodny z Typ 4X. Oznacza to całkowitą ochronę przed pyłem, wodoszczelność (również pod zwiększonym ciśnieniem), odporność na uderzenia i wibracje.
• Jaki jest tryb pracy przycisku? Jest to przycisk chwilowy – po naciśnięciu powoduje skasowanie sygnalizacji przeciążenia i samoczynnie powraca do pozycji wyjściowej po zwolnieniu. Służy wyłącznie do obwodów sterowniczych (niskiego napięcia).
