Przycisk zatrzymania C22-PVT-K02-P65 | 185177 Eaton

Alternatywny kod produktu: C22-PVT-K02-P65

Opis i Kluczowe Cechy

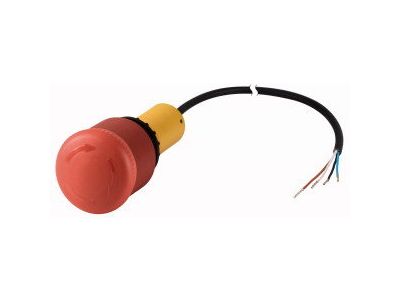

Przycisk zatrzymania awaryjnego C22-PVT-K02-P65 (numer katalogowy 185177) to kompletna jednostka w kształcie grzybka o średnicy 38 mm, wyposażona w dwa styki normalnie zamknięte (NC) z funkcją wymuszonego otwarcia. Stopień ochrony IP66/IP67/IP69K od przodu i IP65 z tyłu gwarantuje odporność na trudne warunki przemysłowe. Kabel łączący o długości 3,5 m z niezakończoną końcówką ułatwia szybki montaż w maszynach i szafach sterowniczych.

• 2 styki NC z wymuszonym otwarciem (IEC/EN 60947-5-1): zapewniają niezawodne przerwanie obwodu w sytuacji awaryjnej, spełniając wymogi bezpieczeństwa maszyn.
• Stopień ochrony IP66/IP67/IP69K (przód) oraz IP65 (tył): odporność na pył, wodę i mycie pod wysokim ciśnieniem – idealne do środowisk wilgotnych i agresywnych.
• Funkcja zwolnienia przez obrót: intuicyjne i szybkie odblokowanie przycisku po zadziałaniu, bez użycia narzędzi.
• Zabezpieczenie przed manipulacją zgodnie z ISO 13850 i EN 418: uniemożliwia przypadkowe lub nieautoryzowane przywrócenie pracy maszyny.
• Kabel 4-biegunowy, 3,5 m z niezakończoną końcówką: elastyczne podłączenie w rozdzielnicy lub na zaciskach sterownika, bez zbędnych przejściówek.
• Skok siłownika 4,65 mm (maks. 5,7 mm) i minimalna siła uruchamiania 30 N: precyzyjna charakterystyka pracy zgodna z DIN EN 60947-5-1, K.5.4.1.

Zgodność z Normami

Przycisk spełnia wymagania norm IEC/EN 60947-5-5 oraz VDE 0660. Funkcja bezpieczeństwa oparta na wymuszonym otwarciu styków NC jest zgodna z IEC/EN 60947-5-1. Dodatkowo zabezpieczenie przed manipulacją potwierdza zgodność z ISO 13850 i EN 418. Produkt posiada oznaczenie CE.

Zastosowanie

Przycisk C22-PVT-K02-P65 przeznaczony jest do realizacji funkcji zatrzymania awaryjnego w maszynach i instalacjach przemysłowych. Dzięki dwóm stykom NC może być stosowany w obwodach bezpieczeństwa wymagających redundancji.

• Awaryjne zatrzymanie obrabiarek, pras, taśmociągów i innych urządzeń produkcyjnych.
• W obwodach bezpieczeństwa z redundantnymi torami wyłączeń zgodnie z kategoriami SIL/PL.
• W automatyce budynkowej i przemysłowej jako element systemów stopu awaryjnego.
• Do bezpośredniego wyzwalania styczników, przekaźników bezpieczeństwa lub wejść sterowników PLC.

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego obwodu. Zabudować przycisk w panelu lub obudowie, stosując wycięcie o średnicy 22 mm (standardowy otwór RMQ). Kabel połączeniowy należy podłączyć zgodnie ze schematem elektrycznym – przewody do zacisków sterownika lub listwy. Moment dokręcania połączeń śrubowych oraz przekrój przewodów muszą być dobrane zgodnie z dokumentacją techniczną producenta. Po montażu sprawdzić poprawność działania: wymuszone otwarcie styków NC po naciśnięciu grzybkiem.

FAQ

• Czy przycisk jest podświetlany? Nie, model C22-PVT-K02-P65 jest niepodświetlany. Do zastosowań wymagających sygnalizacji optycznej polecamy warianty z modułem LED z tej samej serii RMQ.
• Jaki stopień ochrony ma przycisk? Przód przycisku posiada stopień ochrony IP66, IP67 oraz IP69K (odporność na mycie wysokociśnieniowe). Tył urządzenia spełnia IP65.
• Jaki tryb pracy styków? Wyposażony jest w dwa zestawy styków normalnie zamkniętych (NC). Ich wymuszone otwarcie zgodne z IEC/EN 60947-5-1 gwarantuje bezpieczne rozłączenie obwodu po naciśnięciu grzybka.
