Przycisk żaluzjowy (mechanizm) 10A, 250V, szybkozłącza SZP1M Simon 54 | SZP1M Kontakt Simon

Alternatywny kod produktu: WMDL-040xxx-0xx

Opis i Kluczowe Cechy

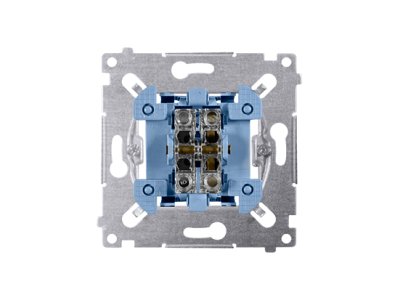

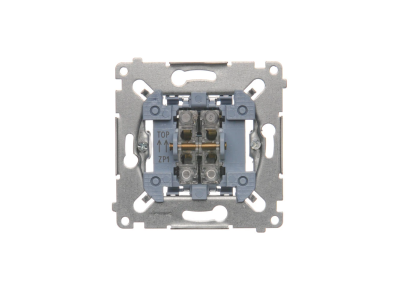

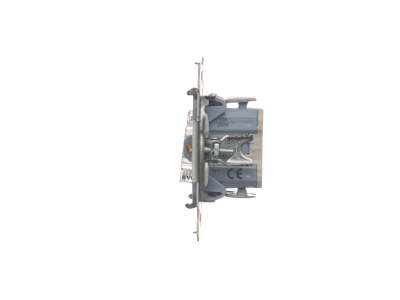

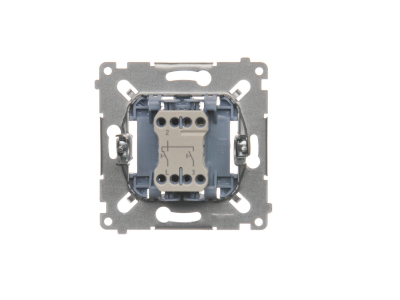

Przycisk żaluzjowy Simon 54 (symbol SZP1M) to mechanizm przeznaczony do sterowania roletami i żaluzjami. Dzięki prądowi znamionowemu 10A i napięciu 250V zapewnia bezpieczną pracę w standardowych obwodach domowych i biurowych. Wyposażony w szybkozłącza, które znacząco przyspieszają i ułatwiają montaż, eliminując konieczność użycia narzędzi do zaciskania przewodów. Mechanizm przeznaczony do współpracy z ramkami i klawiszami serii Simon 54.

• Prąd znamionowy 10 A: Umożliwia bezpieczne sterowanie silnikami rolet i żaluzji o średnim poborze mocy bez ryzyka przeciążenia styków.
• Napięcie znamionowe 250 V AC: Gwarantuje kompatybilność z typową instalacją jednofazową w budynkach mieszkalnych i użytkowych.
• Szybkozłącza: Przyspieszają montaż – przewody podłącza się bez użycia śrubokręta, co redukuje czas instalacji i ryzyko błędów.
• Mechanizm serii Simon 54: Nowoczesna linia osprzętu premium o szlachetnym wzornictwie i bogatej kolorystyce ramek i klawiszy (do 55 zestawień).
• Konstrukcja przycisku żaluzjowego: Standardowo działa w trybie impulsowym (chwilowym), co jest standardem w sterowaniu roletami – umożliwia wygodne sterowanie góra/dół i zatrzymanie.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej dotyczącymi niskiego napięcia i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują bezpieczeństwo użytkowania.

Zastosowanie

Przycisk żaluzjowy Simon 54 SZP1M znajduje zastosowanie przede wszystkim w systemach sterowania roletami wewnętrznymi i zewnętrznymi, markizami, żaluzjami oraz bramami rolowanymi. Sprawdzi się zarówno w budownictwie mieszkaniowym, jak i komercyjnym.

• Sterowanie silnikami rolet i żaluzji w domach jednorodzinnych i mieszkaniach.
• Impulsowe włączanie i wyłączanie napędów w systemach automatyki budynkowej (np. w połączeniu z przekaźnikami i stycznikami).
• Montaż w rozdzielnicach lub puszkach podtynkowych jako element sterujący dla inteligentnych instalacji.
• Zastosowanie w obiektach usługowych i biurach do indywidualnego sterowania zacienieniem.

Wskazówki Montażowe

Montaż przycisku żaluzjowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i zaleceniami producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Mechanizm montuje się w puszce instalacyjnej (np. Ø60) za pomocą odpowiednich ramek i klawiszy serii Simon 54. Przewody łączy się za pomocą szybkozłączy – należy upewnić się, że są odpowiednio dociśnięte. Przekrój przewodów powinien być dobrany do prądu obciążenia (min. 1,5 mm²). W przypadku połączeń śrubowych (jeśli występują) należy stosować moment dokręcania zgodny z dokumentacją producenta.

FAQ

• Czy przycisk żaluzjowy Simon 54 SZP1M jest podświetlany? W dostarczonych danych producenta nie zawarto informacji o podświetleniu. Mechanizm nie jest wyposażony w diodę LED – do sygnalizacji położenia rolet należy zastosować dodatkowe elementy (np. wskaźniki w ramce lub sterownik).
• Jaki stopień ochrony ma ten przycisk? Brak danych producenta dotyczących stopnia ochrony (IP). Standardowo mechanizmy montowane w suchych pomieszczeniach wewnątrz budynków mają ochronę IP20. Należy unikać instalacji w miejscach narażonych na wilgoć.
• Jak działa przycisk żaluzjowy – czy jest to styk chwilowy czy bistabilny? Przycisk żaluzjowy (przełącznik roletowy) standardowo działa w trybie impulsowym (chwilowym). Naciśnięcie klawisza powoduje załączenie obwodu tylko na czas przytrzymania. Po zwolnieniu styk wraca do pozycji spoczynkowej. Umożliwia to sterowanie ruchem góra/dół oraz zatrzymanie w dowolnym momencie.
