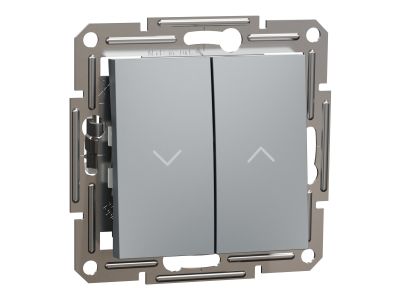

Przycisk żaluzjowy bez ramki 10AX250V stal, Asfora | EPH1300162 Schneider Electric

Opis i Kluczowe Cechy

Przycisk żaluzjowy bez ramki Schneider Electric Asfora (symbol EPH1300162) w kolorze stalowym to mechanizm o prądzie znamionowym 10 A i napięciu 250 V, przeznaczony do sterowania roletami i żaluzjami. Dzięki zastosowaniu zacisków bezgwintowych montaż jest szybki i nie wymaga narzędzi, a długie, solidne pazury prowadzone w metalowych prowadnicach zapewniają stabilne i bezpieczne mocowanie w puszce instalacyjnej. Produkt może być instalowany w ramkach wielokrotnych, co daje elastyczność aranżacji.

• Zaciski bezgwintowe: podłączenie przewodów bez użycia śrubokręta – oszczędność czasu i wygoda instalacji.
• Długie pazury z metalowymi prowadnicami: pewne trzymanie w puszce oraz łatwe wypoziomowanie mechanizmu.
• Czytelny schemat i oznaczone zaciski: bezbłędne i szybkie okablowanie nawet przy skomplikowanych instalacjach.
• Ramka montażowa z galwanizowanego metalu z nacięciami: precyzyjne pozycjonowanie w ramce wielokrotnej i trwałość konstrukcji.
• Kompatybilność z ramkami wielokrotnymi: możliwość łączenia z innymi łącznikami i gniazdami serii Asfora w jednej ramce.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Montaż zgodnie z zaleceniami producenta gwarantuje bezpieczną pracę w instalacjach domowych i biurowych.

Zastosowanie

Przycisk żaluzjowy Asfora znajduje zastosowanie w sterowaniu silnikami prądu przemiennego (AC) żaluzji, rolet, markiz i bram roletowych. Sprawdzi się zarówno w nowych instalacjach, jak i modernizacjach.

• Sterowanie góra/dół oraz zatrzymanie rolet i żaluzji w instalacjach domowych i biurowych.
• Wysyłanie impulsów sterujących do styczników lub przekaźników w układach automatyki budynkowej.
• Element systemów inteligentnego budynku – połączenie z PLC lub centralą sterującą.
• Sygnalizacja i sterowanie w pomieszczeniach użyteczności publicznej, hotelach, salach konferencyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Mechanizm przeznaczony jest do montażu w puszce instalacyjnej na standardowej ścianie. Należy użyć ramki z serii Asfora (sprzedawana osobno). Podłączenie przewodów odbywa się za pomocą zacisków bezgwintowych – zalecany przekrój przewodów 1,0–2,5 mm². Przed dokręceniem ramki wielokrotnej należy upewnić się, że wszystkie pazury są prawidłowo osadzone w puszkach. Moment dokręcania śrub ramki – zgodnie z dokumentacją producenta.

FAQ

• Czy przycisk ma podświetlenie? Nie, przycisk żaluzjowy Asfora nie jest wyposażony w diodę LED ani neonówkę. W razie potrzeby sygnalizacji stanu należy zastosować osobny wskaźnik.
• Jaki stopień ochrony IP ma ten mechanizm? Producent nie podaje konkretnej wartości IP dla samego mechanizmu. Standardowo dla urządzeń montowanych w puszkach wewnętrznych, w suchych pomieszczeniach, przy zastosowaniu odpowiedniej ramki i uszczelek, zapewniony jest stopień ochrony IP20.
• Czy można go stosować do sterowania roletami z silnikiem 3-fazowym? Przycisk przeznaczony jest do obwodów jednofazowych AC. Do sterowania silnikiem 3-fazowym wymagany jest odpowiedni stycznik lub przełącznik. Należy zawsze sprawdzić zgodność prądu i napięcia silnika z parametrami 10 A / 250 V.
