Przycisk Z-T/3S1O 3Z 1R 16A | 248330 Eaton

Opis i Kluczowe Cechy

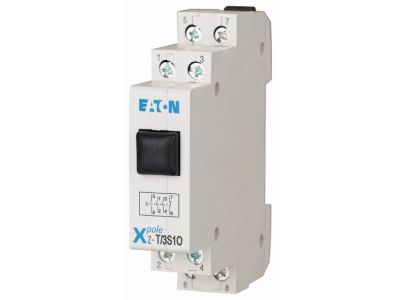

Przycisk modułowy EATON Z-T/3S1O o numerze katalogowym 248330 to zaawansowany element sterowniczy zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i automatyce budynkowej. Urządzenie charakteryzuje się unikalną konfiguracją styków pomocniczych: posiada trzy styki zwierne (3 N/O) oraz jeden styk rozwierny (1 N/C), co pozwala na jednoczesne sterowanie wieloma obwodami sygnalizacyjnymi lub wykonawczymi. Znamionowy prąd roboczy wynoszący 16 A przy napięciu 400 V AC gwarantuje niezawodność w wymagających aplikacjach przemysłowych. Przycisk został wyposażony w czarny element napędowy, który zapewnia czytelną identyfikację wizualną na panelu rozdzielczym. Dzięki kompaktowej szerokości montażowej wynoszącej zaledwie 1 jednostkę modułową (1 SU - 17,5 mm), produkt pozwala na znaczną oszczędność miejsca w rozdzielnicy, zachowując przy tym pełną funkcjonalność i wytrzymałość zwarciową na poziomie 10 kA.

Zgodność z Normami

Bezpieczeństwo i jakość wykonania przycisku EATON Z-T/3S1O potwierdzają rygorystyczne certyfikaty branżowe. Produkt jest w pełni zgodny z międzynarodową normą IEC 60669, która określa wymagania dla łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Dodatkowo, urządzenie spełnia standardy VDE 0632, co jest kluczowe dla instalatorów operujących na rynkach wymagających najwyższej precyzji i bezpieczeństwa eksploatacji. Wytrzymałość zwarciowa 10 kA świadczy o wysokiej odporności aparatu na ekstremalne warunki pracy w sieciach niskiego napięcia.

Zastosowanie

Przycisk znajduje szerokie zastosowanie w nowoczesnej elektrotechnice, szczególnie tam, gdzie wymagane jest ręczne sterowanie procesami. Idealnie sprawdza się w:

• Układach sterowania oświetleniem w obiektach komercyjnych i przemysłowych.
• Systemach automatyki budynkowej do wyzwalania sekwencji zdarzeń lub resetowania alarmów.
• Rozdzielnicach głównych i oddziałowych jako element interfejsu operatora.
• Układach blokad i sygnalizacji stanu pracy maszyn dzięki wykorzystaniu styku rozwiernego (N/C).

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny DIN (TS35). Standardowy wymiar czołowy 45 mm sprawia, że przycisk idealnie licuje się z innymi aparatami modułowymi w maskownicach rozdzielnic. Zaciski windowe pozwalają na przyłączenie przewodów o przekroju znamionowym od 1 mm² do 10 mm², co zapewnia elastyczność przy doborze okablowania. Podczas instalacji zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków. Ergonomiczna konstrukcja umożliwia łatwy dostęp do zacisków nawet przy gęstym upakowaniu aparatury.

FAQ

• Czy przycisk posiada podświetlenie? Prezentowany model Z-T/3S1O w wersji 248330 posiada czarny przycisk bez wbudowanej sygnalizacji świetlnej.
• Jaka jest szerokość urządzenia w rozdzielnicy? Przycisk zajmuje dokładnie 17,5 mm, czyli jeden standardowy moduł (1 SU).
• Czy można go stosować w obwodach 400V? Tak, znamionowe napięcie robocze wynosi 400 V AC, co pozwala na pracę w układach wielofazowych.
• Jaki jest układ styków? Urządzenie posiada 3 styki normalnie otwarte (Zwierne) oraz 1 styk normalnie zamknięty (Rozwierny).
