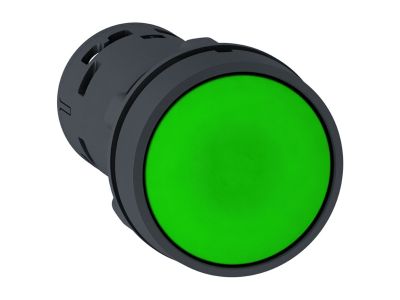

Przycisk z samopowrotem zielony 2NO, Harmony XB7 | XB7NA33 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NA33 to zaawansowane rozwiązanie dedykowane do systemów automatyki i sterowania przemysłowego. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz styki stanowią jedną, zintegrowaną jednostkę, co znacząco upraszcza logistykę i montaż. Wyposażony w mechanizm samopowrotny (impulsowy), przycisk powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora.

• Konfiguracja styków: Urządzenie posiada dwa styki zwierne (2 x NO - Normally Open), co pozwala na jednoczesne załączanie dwóch niezależnych obwodów sterowniczych.
• Wytrzymałość środowiskowa: Stopień ochrony IP65 gwarantuje pełną pyłoszczelność oraz odporność na strumienie wody, co czyni go idealnym do pracy w trudnych warunkach warsztatowych.
• Ergonomia i widoczność: Intensywny zielony kolor nasadki ułatwia szybką identyfikację funkcji (zazwyczaj start lub załączenie), co podnosi bezpieczeństwo i efektywność obsługi maszyn.
• Trwałość: Plastikowa ramka wykonana z wysokiej jakości tworzywa jest odporna na uderzenia oraz wibracje występujące w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych aplikacji elektro-technicznych. Posiada certyfikację potwierdzającą stopień ochrony IP65, co jest kluczowe dla zachowania ciągłości pracy w obecności wilgoci i zanieczyszczeń stałych. Szeroki zakres temperatur pracy, wynoszący od -25°C do 70°C, sprawia, że przycisk spełnia wymagania stawiane komponentom pracującym zarówno w chłodniach, jak i w pobliżu procesów generujących wysokie temperatury.

Zastosowanie

Przycisk Harmony XB7 znajduje szerokie zastosowanie w budowie maszyn (OEM) oraz w prefabrykacji szaf sterowniczych. Dzięki standardowej średnicy montażowej wynoszącej 22 mm, jest on w pełni kompatybilny z większością istniejących pulpitów sterowniczych i obudów natynkowych. Idealnie sprawdza się w:

• Układach sterowania liniami produkcyjnymi jako przycisk startu.
• Systemach transportu wewnętrznego i przenośnikach.
• Panelach operatorskich maszyn obróbczych.
• Rozdzielnicach elektrycznych wymagających lokalnego sterowania napędami.

Wskazówki Montażowe

Instalacja przycisku XB7NA33 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Montaż odbywa się w otworze o średnicy 22 mm, a stabilne osadzenie w panelu zapewnia nakrętka mocująca. Podłączenie przewodów realizowane jest za pomocą zacisków śrubowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów, aby zapewnić optymalny styk i zapobiec utlenianiu się miedzi. Moment dokręcania śrub powinien być zgodny z dokumentacją techniczną, co zapobiega poluzowaniu się połączeń pod wpływem drgań maszyny.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB7NA33 jest przyciskiem niepodświetlanym. Jego widoczność opiera się na jaskrawym, zielonym kolorze nasadki.
• Jaka jest średnica otworu montażowego? Przycisk jest przeznaczony do standardowych otworów o średnicy 22 mm.
• Czy styki można wymienić? Ze względu na monolityczną konstrukcję serii XB7, styki są zintegrowane z korpusem, co zwiększa niezawodność, ale oznacza, że element wymienia się jako całość.
• Czy produkt jest odporny na trudne warunki zewnętrzne? Tak, dzięki certyfikatowi IP65 przycisk jest chroniony przed pyłem i wodą, co pozwala na jego stosowanie w wymagających aplikacjach przemysłowych.
