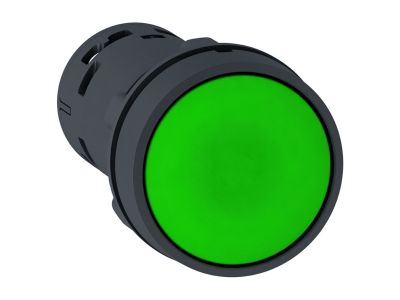

Przycisk z samopowrotem zielony 1NO, Harmony XB7 | XB7NA31 Schneider Electric

Opis i Kluczowe Cechy

Przycisk z samopowrotem Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NA31 to profesjonalne rozwiązanie sterownicze, które łączy w sobie ergonomię i wysoką trwałość mechaniczną. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że głowica napędowa oraz blok styków stanowią jedną, zintegrowaną całość. Takie rozwiązanie znacząco upraszcza proces doboru komponentów oraz przyspiesza montaż w szafach sterowniczych i pulpitach operatora.

• Mechanizm impulsowy: Wyposażony w sprężynowy mechanizm powrotny, który gwarantuje natychmiastowy powrót przycisku do pozycji wyjściowej po zwolnieniu nacisku.
• Konfiguracja styków: Posiada jeden styk zwierny (1 NO), idealny do podawania sygnałów startowych lub impulsów sterujących w układach automatyki.
• Stopień ochrony IP65: Zapewnia pełną pyłoszczelność oraz wysoką odporność na strumienie wody, co pozwala na bezpieczną pracę w trudnych warunkach przemysłowych.
• Wytrzymałość środowiskowa: Szeroki zakres temperatur pracy od -25°C do +70°C umożliwia montaż urządzenia w aplikacjach narażonych na skrajne warunki termiczne.
• Zaciski śrubowe: Solidne przyłącza śrubowe gwarantują pewny styk elektryczny i odporność na poluzowanie pod wpływem wibracji maszynowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektro-technicznych. Posiada certyfikację potwierdzającą stopień ochrony IP65, co czyni go odpornym na wnikanie pyłu oraz wody. Podwójna izolacja ramki z tworzywa sztucznego podnosi poziom bezpieczeństwa użytkowania, eliminując ryzyko porażenia prądem w przypadku awarii izolacji wewnętrznej. Urządzenie spełnia standardy kompatybilności dla otworów montażowych o średnicy 22 mm, co jest powszechnie przyjętym standardem w przemyśle maszynowym.

Zastosowanie

Zielony przycisk Harmony XB7 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Dzięki jasnej, zielonej barwie jest on intuicyjnie rozpoznawalny jako element służący do uruchamiania procesów (funkcja START). Idealnie sprawdza się w:

• Pulpitach sterowniczych maszyn produkcyjnych i obrabiarek.
• Systemach sterowania przenośnikami i liniami montażowymi.
• Rozdzielnicach elektrycznych niskiego napięcia jako element sterowania stycznikami.
• Aplikacjach HVAC i systemach zarządzania budynkiem (BMS).

Wskazówki Montażowe

Montaż przycisku XB7NA31 jest szybki i intuicyjny, co pozwala na optymalizację czasu pracy instalatora:

• Otwór montażowy: Urządzenie jest dedykowane do standardowych otworów o średnicy 22,5 mm.
• Mocowanie: Dzięki monolitycznej budowie, przycisk montuje się za pomocą jednej nakrętki mocującej, co eliminuje potrzebę składania wielu elementów.
• Podłączenie przewodów: Zaciski śrubowe pozwalają na podłączenie przewodów sztywnych lub giętkich (linek) z tulejkami. Należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić trwałość połączenia i uniknąć uszkodzenia gwintu.
• Orientacja: Ergonomiczny kształt pozwala na montaż w dowolnej orientacji na pionowych lub poziomych panelach sterowniczych.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB7NA31 jest przyciskiem niepodświetlanym. Jego widoczność zapewnia intensywny zielony kolor tworzywa.
• Czy można wymienić sam blok styków? Ze względu na konstrukcję monolityczną, blok styków jest zintegrowany z napędem. W przypadku konieczności zmiany konfiguracji styków należy wymienić cały element.
• Czy produkt jest odporny na wibracje? Tak, konstrukcja serii Harmony XB7 została zoptymalizowana pod kątem pracy w środowisku maszynowym, gdzie występują drgania i wibracje.
