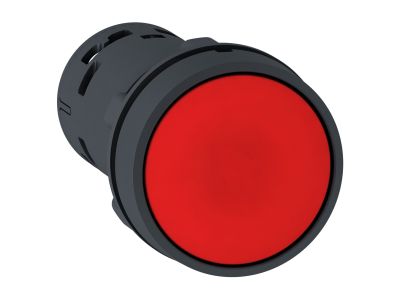

Przycisk z samopowrotem czerwony 1NC, Harmony XB7 | XB7NA42 Schneider Electric

Opis i Kluczowe Cechy

Przycisk z samopowrotem Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NA42 to profesjonalne rozwiązanie sterownicze, które łączy w sobie ergonomię oraz wysoką trwałość mechaniczną. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz blok styków stanowią jedną, zintegrowaną całość, ułatwiając tym samym proces doboru i montażu. Wyposażony w jeden styk normalnie zamknięty (1 NC), przycisk ten idealnie nadaje się do funkcji zatrzymania lub rozłączania obwodów sterowania.

• Mechanizm impulsowy: Sprężynowy mechanizm powrotny zapewnia natychmiastowy powrót przycisku do pozycji wyjściowej po zwolnieniu nacisku, co jest kluczowe w precyzyjnych układach sterowania.
• Wysoka odporność środowiskowa: Stopień ochrony IP65 gwarantuje pełną pyłoszczelność oraz odporność na strumienie wody, co pozwala na bezpieczną eksploatację w wymagających warunkach przemysłowych.
• Wyrazista kolorystyka: Intensywny czerwony kolor elementu napędowego umożliwia szybką identyfikację wizualną, co znacząco podnosi bezpieczeństwo i komfort obsługi maszyn.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia odporność na uderzenia oraz wibracje, co przekłada się na długą żywotność urządzenia nawet przy intensywnym użytkowaniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Posiada certyfikat IP65, co potwierdza jego szczelność i możliwość pracy w środowisku o podwyższonej wilgotności oraz zapyleniu. Szeroki zakres temperatur pracy, wynoszący od -25°C do aż 70°C, sprawia, że przycisk spełnia wymagania stawiane komponentom automatyki przemysłowej pracującym w zmiennych warunkach termicznych.

Zastosowanie

Przycisk Harmony XB7 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest dedykowany do montażu w pulpitach sterowniczych, szafach rozdzielczych oraz panelach operatorskich maszyn. Dzięki standardowej średnicy montażowej wynoszącej 22 mm, jest w pełni kompatybilny z większością istniejących systemów sterowania. Może być wykorzystywany do sterowania pracą silników, pomp, przenośników oraz w układach sygnalizacji stanów pracy urządzeń.

Wskazówki Montażowe

Instalacja przycisku XB7NA42 jest szybka i intuicyjna, co pozwala na optymalizację czasu prac elektroinstalacyjnych:

• Otwór montażowy: Urządzenie należy zamontować w standardowym otworze o średnicy 22,5 mm.
• Podłączenie elektryczne: Wykorzystanie zacisków śrubowych pozwala na pewne i trwałe połączenie przewodów. Zaleca się stosowanie odpowiednich końcówek tulejkowych dla zapewnienia najlepszego styku.
• Moment dokręcania: Należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu stabilności połączenia elektrycznego.
• Konstrukcja monolityczna: Dzięki zintegrowanej budowie, montaż ogranicza się do osadzenia przycisku w otworze i dokręcenia nakrętki mocującej od tyłu panelu.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB7NA42 jest przyciskiem niepodświetlanym o konstrukcji monolitycznej.
• Jaki jest typ styku w tym modelu? Przycisk wyposażony jest w jeden styk normalnie zamknięty (1 NC).
• Czy można go stosować na zewnątrz? Tak, dzięki stopniowi ochrony IP65 oraz szerokiemu zakresowi temperatur pracy (-25°C do 70°C), przycisk może pracować w warunkach zewnętrznych, o ile jest chroniony przed ekstremalnymi czynnikami atmosferycznymi mogącymi uszkodzić plastikową obudowę.
• Czy przycisk pasuje do standardowych kaset sterowniczych? Tak, średnica 22 mm to standard przemysłowy, co zapewnia kompatybilność z większością kaset i pulpitów dostępnych na rynku.
